JGLY-25 IC卡及遠程抄表系統實驗實訓裝置
系統設備全部采用工程使用產品，能進行電表、水表、氣表的數據采集、遠程抄送等操作、系統的設置、編程、線路設計、線路及設置故障的判斷及排除等實驗。實訓部分具備了遠程抄表系統中常見的設備：數據采集器、數據集中器、終端供電電源、脈沖水表、脈沖電表、脈沖氣表等以及實訓所需的線纜、接頭等器材。

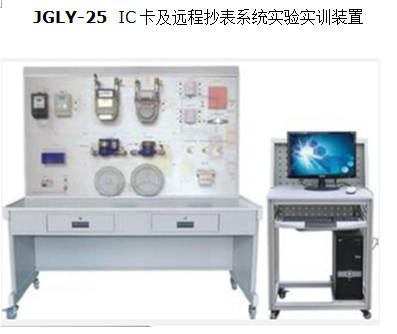

產品參考圖片：
主要功能：JGLY-25 IC卡及遠程抄表系統實驗實訓裝置
一、參數概述：
系統設備全部采用工程使用產品，能進行電表、水表、氣表的數據采集、遠程抄送等操作、系統的設置、編程、線路設計、線路及設置故障的判斷及排除等實驗。實訓部分具備了遠程抄表系統中常見的設備：數據采集器、數據集中器、終端供電電源、脈沖水表、脈沖電表、脈沖氣表等以及實訓所需的線纜、接頭等器材。
系統采用實訓臺噴塑鋼板組合，高級鋁塑板印刷板，配有實訓端口，便于重復實訓與教學。
配置可移動電腦桌，系統實訓設備活動靈合，便于學生實訓的開展；
該系統配套上位機并安裝抄表管理軟件、可完成用遠程抄表系統設備認識、系統接線、系統調試等實訓。
二、實訓項目
1.ID卡的操作
2.ID卡的用戶設置
3.ID卡的用量設備
4.管理卡的操作實訓
5.三表認識實訓
6.水表抄表實訓
7.電表抄表實訓
8.氣表抄表實訓
9.綜合抄表實訓
三、裝置清單：
序號 |
設備名稱 |
單位 |
數量 |
規格/技術參數 |
1 |
數據采集終端 |
臺 |
1 |
工作方式：連續；通訊方式：PPI\RS232&RS485；可控終端數：15個、可擴展255個；電源：AC220V±20% 50Hz。 |
2 |
終端供電電源 |
臺 |
1 |
交流電源:AC220V±15%；直流輸出電壓：24V。直流輸出額定電流：2A；可供功率60W |
3 |
485通訊線 |
個 |
1 |
具有防雷功能。防電沖擊功能 |
4 |
脈沖水表 |
個 |
1 |
霍爾信號輸出 |
5 |
脈沖電表 |
個 |
1 |
霍爾信號輸出 |
6 |
脈沖氣表 |
個 |
1 |
霍爾信號輸出 |
7 |
模擬小風機 |
臺 |
2 |
220V |
8 |
抄表管理軟件 |
套 |
1 |
集成數據管理 |
9 |
ID卡電表 |
臺 |
1 |
預付費計量表 |
10 |
ID卡水表 |
臺 |
1 |
預付費計量表 |
12 |
ID卡氣表 |
臺 |
1 |
預付費計量表 |
13 |
預付費管理軟件 |
套 |
1 |
預付費管理軟件 |
|
