JG-PV23太陽能光伏并網發電教學實訓臺

一、系統實訓應用范圍：
太陽能光伏并網發電教學實訓臺 主要提供于職高、大學、研究生、企業技工以太陽能發電為主課題的研究和培訓。

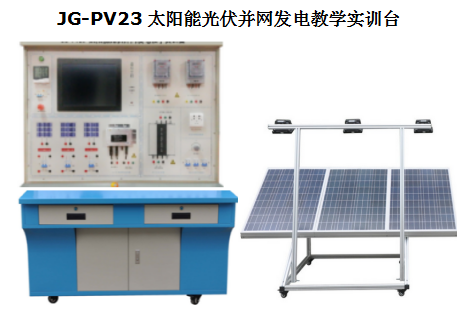

產品參考圖片：

主要功能：

JG-PV23太陽能光伏并網發電教學實訓臺

一、系統實訓應用范圍：
太陽能光伏并網發電教學實訓臺 主要提供于職高、大學、研究生、企業技工以太陽能發電為主課題的研究和培訓。

二、技術參數
2.1、太陽能電池板
太陽能電池板采用陣列組裝形式，主要采用3塊（或更多）小型太陽能電池板組建，可實現太陽能電池板的并接方式和串接方式，進而提供大電流或大電壓的兩種太陽能電池板組網方式。
最大輸出功率：100W*3塊 ?
開路電壓：35V（并聯） ?
短路電流：3*3.25A（并聯） ?
2.2、模擬太陽燈
工作電壓：AC220V ?
額定功率：500W ?
調節器功率：600W ?
電壓調節范圍：0～220V可調 ?
功率調節范圍：0～500W連續可調 ?
光照度范圍：0～ ? &1280Lux
2.3、照度計
量程：0-225Lx、200-2250Lx、2000-22500Lx和20K-225KLx（225000Lx）自動切換量程。 ?
2.4、系統包含電壓表、電流表、有功、無功率表，溫度表及濕度表
直流電壓表200V、直流電流表20A各3只 ?
交流電壓表500V、交流電流表5A各3只 ?
有功功率表 1只 ?
無功功率表 1只 ?
溫度、濕度表:溫度測量范圍：-50 ℃ -+70 ℃ 濕度測量范圍：20%-90% ?
2.5、環境監測模塊技術指標
含有照度計、溫度表、濕度表，單片機時鐘系統，實現時間的顯示 ?
2.6、13寸工控一體機，帶觸摸功能
C P U:Intel 1037U 1.8GHz 22nm雙核處理器TDP 17W超低功耗處理器 ?
主 板:Intel M11工控固態節能主板 ?
內 存:1G DDR3 1333超高速內存,支持1333/1066MHz內存,最大可支持8GB。 ?
硬 盤:24G SSD固態硬盤 ?
顯 卡:集成Intel HD Graphics核心顯卡,提供VGA、LVDS、雙HDMI顯示輸出,LVDS支持雙通道24bit,支持單獨顯示、雙顯復制、雙顯擴展。 ?
聲 卡:集成ALC662 6聲道高保真音頻控制器 ?
網 卡:集成1個RTL千兆網卡,支持網絡喚醒、PXE功能。 ?
電 源:外置電源（100V至220V寬幅電壓，全球通用） ?
顯示屏:13寸LED工控屏 分辨率：1024*600 ?
觸摸屏:臺灣軍工Touchkit 4線觸摸屏，透光率高；性能穩定，觸摸靈敏 ?
整機接口:4* USB 2.0接口,其中兩個可支持USB3.0(需定制)， ?
1* HDMI接口:1* VGA接口,1* RJ-45網絡接口,1* Line out（綠色）,1* Mic（紅色) ?
2*COM串口,1* 12V DC_JACK輸入接口 ?
系統狀態：
太陽能控制器（帶報警功能）：
輸入電壓、電流、功率的數據顯示及動態曲線顯示 ?
輸出電壓、電流、功率的數據顯示及動態曲線顯示 ?
蓄電池：電壓數據顯示及動態曲線顯示 ?
2.7 并網逆變器：
并網逆變器具有DC－DC和DC－AC兩級能量變換的結構。DC－DC變換環節調整光伏陣列的工作點使其跟蹤最大功率點；DC－AC逆變環節主要使輸出電流與電網電壓同相位，同時獲得單位功率因數。
系統面板設有用來測量DC、AC相關參數的多個測試端口，可測量DC-DC電壓電流變化和DC-AC逆變過程中的電壓電流及曲線變化和波形對比。
6級功率搜索功能
在自動調整的過程中，會看到LOW燈不停的閃爍，功率會由0作為起點，向最大功率點加大輸出功率，重啟最多為6次，然后進入功率鎖定狀態，鎖定時ST燈長亮。
在進行6級功率搜索程序時，所需的時間為10分鐘。
直接連接到太陽能 ? 電池板（不需要連接電池）
AC標準電壓范圍：90V～140V/180V～260VAC ?
AC頻率范圍： 55Hz～63Hz/45Hz～53Hz ?
并網輸出功率：300W ?
輸出電流總諧波失真：THDIAC ? <5%
相 位 差： ? <1%
孤島效應保護： VAC;f AC ?
輸出短路保護： 限流 ?
顯示方式： LED ?
待機功耗： ? <2W
夜間功耗： ? <1W
環境溫度范圍： -25 ℃ ～60 ℃ ?
環境濕度： 0～99%(Indoor Type Design) ?
高性能自動功率點追蹤（MPPT）
強大的MPPT算法，以優化來自太陽能電池板的功率收集，可精確地捕捉及鎖定最大輸出功率點，使發電量大幅提高到大于25%以上。

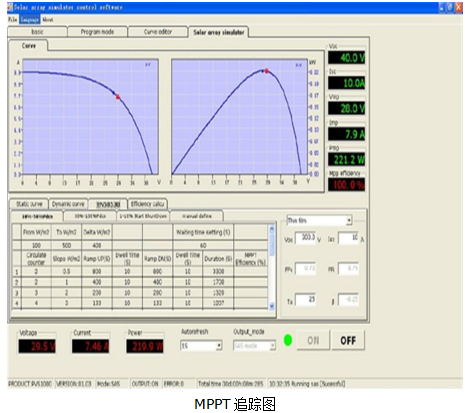

MPPT追蹤圖

電力輸出:（逆向電力傳輸）
高效的電力逆向傳輸技術，專利技術之一，逆變器在并網輸出模式時電力以反方向電力傳輸，自動檢測電路中的負載并優先進行使用，用不完的電力才向電網逆方向傳輸供應到其他地方使用，電力傳輸率可達99.9%。在光伏發電應用系統中使輸出效率更高。

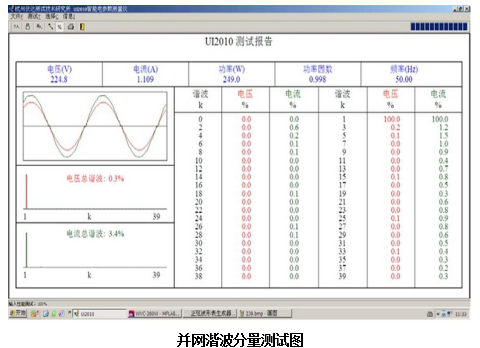

并網湝波分量測試圖

三、可完成的實驗內容：

四、設備配置清單
