JG-TYN03 光伏發電系統集成教學演示系統
光伏發電系統集成演示板
光伏發電系統集成演示版，主要由A、B、C三塊主模板組成。

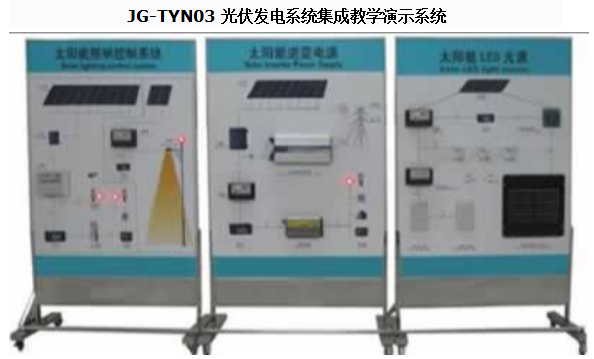

產品參考圖片：
主要功能：JG-TYN03 光伏發電系統集成教學演示系統
1、光伏發電系統集成演示板
光伏發電系統集成演示版，主要由A、B、C三塊主模板組成。
A 太陽能照明控制系統演示模板、
B 太陽能微網電源系統演示模板、
C 太陽能LED光源系統演示模板。
2、教學及研究演示項目
2、1、太陽能離網照明系統控制變換過程演示
演示1、太陽能離網電站大功率照明單元系統集成。
演示2、太陽能離網LED路燈照明單元系統集成。
演示3、太陽能離網電站單元工作過程：太陽能電池方陣 匯流箱 通用充放電控制器 蓄電池 逆變控制器 交直流電器負載
演示4、太陽能離網路燈單元工作過程：太陽能電池子陣 多功能充放電控制器 蓄電池組 恒流模塊 LED直流電器負載
2、2、太陽能微網系統控制變換過程演示
演示1、太陽能微網電站大功率供電單元系統集成。
演示2、太陽能高壓并網電站單元工作過程：太陽能電池方陣 匯流箱 同步逆變電源 公共高低壓電力網
演示3、太陽能低壓并網電站單元工作過程：太陽能電池方陣 匯流箱 通用充放電控制器 蓄電池組 同步逆變電源 公共低壓電力網
演示4、太陽能離網電站單元工作過程：太陽能電池方陣 匯流箱 通用充放電控制器 蓄電池組 逆變電源 交流電器負載
2、3、太陽能LED光源系統變換過程演示
演示1、太陽能LED光源單元系統集成。
演示2、太陽能交通信號燈單元工作過程：太陽能電池子陣 多功能充放電控制器 蓄電池組 信號燈單元控制器 LED光源板
演示3、太陽能LED燈泡照明單元工作過程：太陽能電池子陣 通用充放電控制器 蓄電池組 LED燈泡
演示4、太陽能LED燈板照明單元工作過程：太陽能電池子陣 多功能充放電控制器 蓄電池組 恒流模塊 LED燈板1輸出＋LED燈板2輸出
3、演示系統運行技術條件（單相輸出）
3、演示運行技術條件（單相輸出）
3、1、供電單元
直流電能
◆ AC/DC模塊功率：700W
◆ 光伏模塊輸出工作電壓：12VDC/24VDC/48VDC
◆ 光伏模塊控制工作電流：10～40A
◆ 模擬光源LED模塊功率：80W
交流電能
◆ AC輸入電壓：220V
◆ AC輸出功率：500W
3、2、放電控制
◆ 工作電壓：12VDC
◆ 放電功率：50～400W
◆ 放電方式：手動調制輸出功率
◆ 恒流模塊輸出功率30～60W
3、3、并網逆變模塊 ◆ 直流輸入電壓：30.2VDC
◆ 輸入電流：65A
◆ 額定蔬出功率：1000W
◆ 輸出電壓：170V～260VAC ◆ 頻率范圍：45Hz～53Hz ◆ 工作效率：99%
◆ 功率因數：>0.99
◆ 波形失真率≤5%
◆ 工作環境：溫度-20 ℃ ～50 ℃
◆ 相對濕度：﹤90﹪（25 ℃ ）
3、4、離網逆變模塊
◆ 額定輸入電壓：10.8V～17V
◆ 額定輸出電壓220VAC±10%
◆ 輸出頻率：50HZ±1HZ
◆ 輸出波形；正弦波
◆ 額定輸出功率500W；
◆ 逆變效率：≥82%。
3、5、負載單元
◆ 交流線性電阻負載：3～15～120W
◆ 直流模擬負載：12V/28WLED路燈板
3、6、LED 顯示
◆ 太陽能控制器：充電、過壓、欠壓、過放、運行
◆ 蓄電池模擬電壓（高-中-低）
3、6、移動支架
◆ 不銹鋼支架：不銹鋼板料折彎加工焊接。
◆ 展示板：鋁合金框價和鋁塑板加工成型。
◆ 移動底盤：可跟據不同的展示要求進行系統組合。
4、 售后服務
◆ 使用手冊
◆ 產品培訓
|
