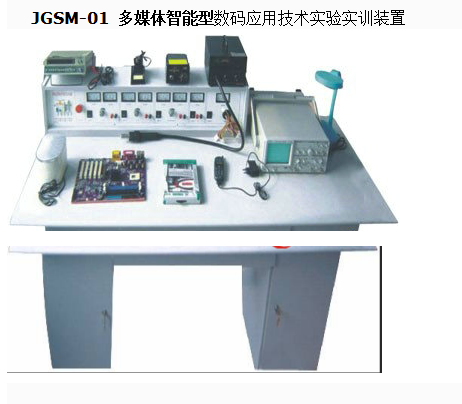

JGSM-01 多媒體智能型 數碼應用技術實驗實訓裝置

：◆ ◆桌身部分：規格參考尺寸：2400mm×800mm×780mm；采用國家甲級環保型18mm厚三聚氫胺板材，所有截面用PVC塑膠熱熔膠封邊，整體設計為多功能組合式應用�？煞胖酶鞣N多媒體器材：視頻展示臺、功放、DVD、計算機、中央控制系統等，并設置各種穿線孔位。

主要功能：JGSM-01 多媒體智能型 數碼應用技術實驗實訓裝置

教師主控臺
（學生臺）
一、主要用途：用于手機通訊專業，電腦、手提電腦維修專業等課程實驗實訓教學
二、主要技術指標及規格，主要配件、備件等：
1、使用條件：環境溫度-10℃～+40℃，相對濕度：≤85%
2、工作電源：AC220V±5% 50Hz
3、電源輸出保護：
（1）、單相電源：漏電保護開關與保險絲二級保護，確保每個學生的人身安全。
（2）、直流電源：短路保護、過流保護、自動復位，多重保護減少學生在實驗、實訓、實操中對設備的損壞。
4、電源輸出：
（1）、交流電壓：AC220V±5% 50Hz（三路）
（2）、直流穩壓：0-30V連續可調（2A）（二路）
（3）、直流開關電源5V/2A（一路）
（4）、電腦主板電源（一路）
（5）、手機專用維修電源（一路）
設備構成：每套24座
1、教師主控臺：
桌身部分：規格參考尺寸：2400mm×800mm×780mm；采用國家甲級環保型18mm厚三聚氫胺板材，所有截面用PVC塑膠熱熔膠封邊，整體設計為多功能組合式應用�？煞胖酶鞣N多媒體器材：視頻展示臺、功放、DVD、計算機、中央控制系統等，并設置各種穿線孔位。
桌面部分：采用25mm厚高密度纖維板外貼進口防火板，PVC截面封邊，桌邊鴨嘴型設計，桌面具有耐磨、耐熱、耐污、耐煙灼、耐火、耐菌、防霉、抗靜電及易清潔等特點，各組電源、主控設備器材、控制電源等布局科學、操作方便。
總電源控制屏：多媒體示教控制臺中間抽屜內設有控制中心，集中控制學生電源，并帶有漏電保護及短路保護。
2、學生實驗臺（桌）：規格：1600mm×700mm×770mm；主體材料采用聚氫胺雙面貼面板，桌面板采用25mm密度板外貼進品防火板。其截面由PVC封邊帶，利用日本進口機械高溫?zé)崛勰z封邊，粘力強，密封性好，
桌面裝有供學生實驗、實操、實訓所有用的電源并可放置主機、實驗器材和儀器，便于學生實驗、實訓、實操。桌的左右各有一個柜，柜內可存放實驗、實訓、實操等元器件和用品，中間一個抽屜，抽屜內存放工具、萬用表、導線等。
3、學生凳：采用ABS材料凳面，鋼制底座，可旋轉升降。
基本配置（每2座配1套） 主機頭1套
