JGZY-135A 型電子工藝實訓考核裝置
主要功能：JGZY-135A 型電子工藝實訓考核裝置器材
外形尺寸：長×寬×高=1600 mm×850 mm×1800mm。

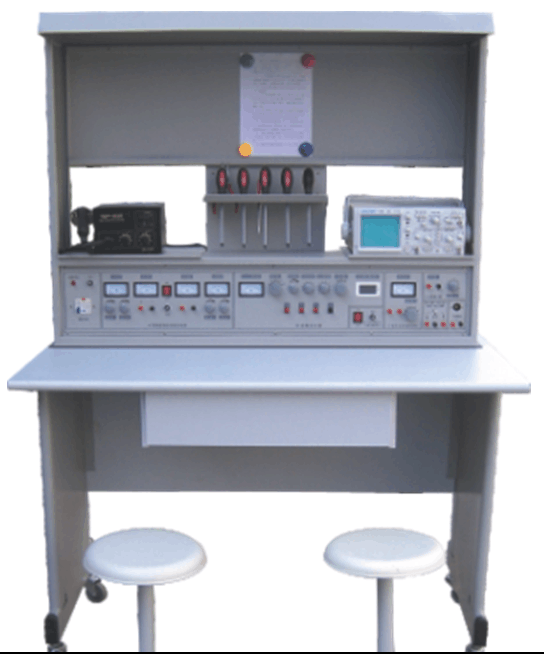

配置有鋁合金活動框架：框架上面可以放掛板模塊。由兩路相互獨立、對稱的實驗電源和儀表組組成，可同時滿足2人在同一實驗臺上完成不同的實驗內容方便實訓考核，裝置采用單相電源供電，并配有帶漏電保護的空氣開關，熔斷器以確保使用安全。配置有單元電子電路模塊，學生可通過模塊間的搭接就能搭建成各種實際產品，模塊搭成產品的范圍涉及家電，工業，無線等方面內容，可滿足電子元件識別與檢測、電路板焊接、電子產品裝配、電子產品調試、PCB板圖的設計等模擬與數字電路模塊的數學與實驗實訓。采用工業鋁合金型材框架，在電源控制屏上方為兩層結構。其中第一層既可放置外配儀器儀表，也可掛放其它通用電工電子實訓掛箱，擴展完成多門課程實訓；第二層可放置PVC夾板，用來夾放實訓圖紙。頂部設有40W照明日光燈一盞；實訓臺下方設有四個帶剎車的萬向輪。帶有可放置元器件和儀器工具的廚子兩個，可放置電腦的活動桌一個。
電源控制屏為鐵質雙層亞光密紋噴塑結構。主要由2組低壓交流電源、直流可調穩壓電源、直流開關穩壓電源、各種測試儀表等組成，可同時滿足2人完成不同的實訓內容。具體功能如下：
1 、直流可調穩壓電源（兩路）
0.0～30V/0～2A連續可調，具有過載、短路軟保護功能，設有兩個三位半數顯指示，分別指示當前輸出的電壓值和電流值。
2 、直流開關穩壓電源（兩路）±12V/2A、±5V/2A固定輸出，具有短路、過流保護及自動恢復功能。
3 、低壓交流電源（兩路）
3～24V低壓交流電源輸出，分3V、6V、9V、12V、15V、20V、24V七檔可調，輸出端具有短路保護、過載保護及自動復位功能。
4、直流數顯電壓表（兩只）
5 、測量范圍
0～200V，分200mV、2V、20V、200V四檔，直鍵開關切換，三位半數字顯示，輸入阻抗10MΩ，精度0.5級。
6 、直流數顯毫安表（兩只）
7 、測量范圍0～2000mA，分2mA、20mA、200mA、2000mA四檔，直鍵開關切換，三位半數字顯示，精度0.5級。
8 、提供兩組接線柱和接線端子轉接口單元，實訓操作方便。提供10路AC220V電源插座接口，可為外配儀器設備提供工作電源。

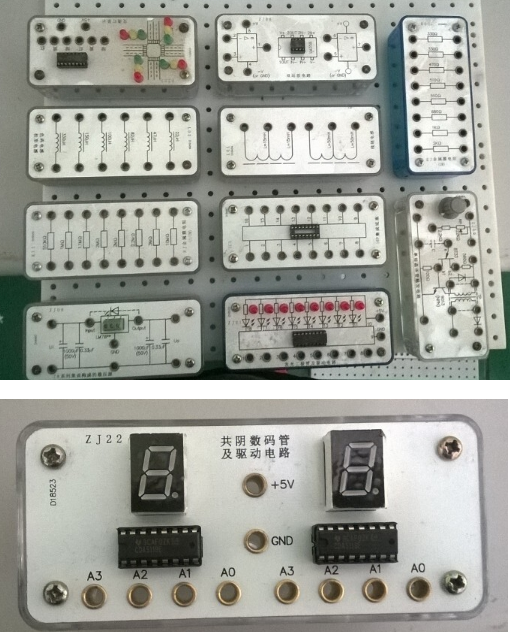

提供電阻器、電容器、電位器、電感器、脈沖變壓器、穩壓二極管、雙向穩壓管、整流二極管、場效應管、單向晶閘管、雙向晶閘管、IGBT管、復位按鈕開關、鈕子開關、白熾燈、保險絲、共陰數碼管、集成穩壓管、聲電傳感器、揚聲器、蜂鳴器、氣敏傳感器、元件插座、銅電阻溫度計、運放電路、繼電器驅動電路、單結晶體管觸發電路、功率放大集成電路、DC-DC集成變換器MC34063A、電機測速、十位邏輯電平輸出、單次脈沖源、編碼開關電路、撥碼盤、CP時鐘脈沖源等100種以上實訓模塊。
每套臺子配有常用的工具一套:
包括數字萬用表、元件盒、剝線鉗、尖嘴鉗、斜口鉗、大、小十字螺絲刀、大、小一字螺絲刀、直頭小鑷子、彎頭小鑷子、剪刀、電烙鐵、烙鐵架、焊錫絲、吸錫器、高溫海綿、工具箱等常用工具
|
