一、產品型號
YPK-11-T 插孔式鐵桌單面單套液壓PLC控制實驗臺
YPK-21-T 插孔式鐵桌雙面合一液壓PLC控制實驗臺
YPK-22-T 插孔式鐵桌雙面雙套液壓PLC控制實驗臺
二、概述
插孔式鐵桌液壓PLC控制實驗臺是我公司根據高校機電一體化對氣、電、液控制的教學大綱要求，在YY-18透明液壓傳動演示系統的基礎上，綜合了液壓PLC控制實驗設備的優點，采用了開放型綜合實驗臺結構，廣泛征求專家教授與老師的意見，經不斷創新改進研制而成的。
液實驗元件均為透明有機材料制成，透明直觀。便于了解掌握幾十種常用液壓元件的結構、性能及用途。掌握幾十種基本實驗回路的工作過程及原理。實驗時，組裝實驗回路快捷、方便。同時，配備獨立的繼電器控制單元進行電氣控制，簡單實用。通過與PLC比較，可以加深對PLC可編程序控制器的了解及掌握。
三、特點
實驗系統采用“二合一”雙面結構，即一張實驗桌可供兩組四位學生分別雙面進行液壓綜合實驗，優化共享資源，提高產品的性能價格比。整體結構簡單，實用性強。該實驗臺采用了鋁合金及高密度板材料。美觀大方，堅固耐用，操作方便。基本配置為：液壓實驗元件1套，液壓實驗PLC電氣控制系統1套；液壓實驗繼電器控制模塊1套；液壓實驗泵站1臺。（計算機根據學校要求另行配置）。
四、技術參數
1．電源：AC 220V 50Hz（市電）
2．實驗臺外形尺寸： 1500mm× 1000mm×820mm
3．實驗支架尺寸： 1130mm×500mm×770mm
4．PLC可編程序控制器：三菱FX1s-14MR型主機，8輸入、6輸出。
5. 實驗專用齒輪泵站
工作電源：AC：220V
電機功率：750W
電機調速范圍： 0-1500轉/分
安全限速范圍：1000-1500轉/分
油泵輸出最高工作壓力：2.5MPa
安全壓力設定范圍：0.3 - 2.5 MPa
油箱容積：25L
液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB

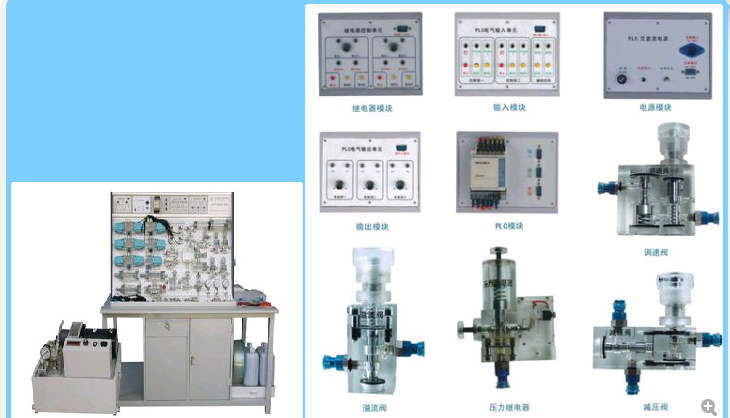

五、基本元件
一.液壓元件配備
壓力表，油箱，溢流閥，節流閥，單向閥，液控單向閥，調速閥，順序閥，減壓閥，雙作用油缸，彈簧作用油缸，增壓油缸，二位四通電磁換向閥，二位二通電磁換向閥，“O”型三位四通電磁換向閥，“H”型三位四通電磁換向閥，“M”型三位四通電磁換向閥，壓力繼電器，行程開關等。
二.電氣模塊
1.直流24V（2A）電源單元
2.PLC可編程序控制器
3.PLC電氣控制輸入單元
4.PLC電氣控制輸出單元
5.繼電器控制單元
三.附件
1.菲力格-300專業工具配件箱
六、基本實驗回路
| 1.用換向閥的換向回路 |
2.用“O”型機能換向閥的閉鎖回路 |
| 3.用液控單向閥的閉鎖回路 |
4.壓力調定回路 |
| 5.二級壓力回路 |
6.用減壓閥的減壓回路 |
| 7.用增壓缸的增壓回路 |
8.用換向閥的卸載回路 |
| 9.進油節流調速回路 |
10.回油節流調速回路 |
| 11.調速齒輪泵調速回路 |
12.調速齒輪泵和調速閥的復合調速回路 |
| 13.流量閥短接的速度換接回路 |
14.二次進給回路 |
| 15.用順序閥的順序動作回路 |
16.用壓力繼電器的順序動作回路 |
| 17.用行程開關的順序動作回路 |
18.用行程換向閥的順序動作回路 |
YPK-11(21/22)-T(M) 液壓 PLC 控制實驗臺配置清單 ( 插孔式 )
序號 |
分類 |
項 目 |
型 號 規 格 |
YPK-11-T |
YPK-22-T |
YPK-21-T |
備 注 |
1 |
泵
站 |
專用實驗泵站：配直流電機及專用直流電源、油箱、數字轉速表、傳感器、齒輪油泵 |
本公司設計制造 |
1 臺 |
1 臺 |
1 臺 |
配溢流閥、壓力表、溫度液位計、濾油器 |
2 |
實
驗
臺 |
實驗桌 |
本公司設計制造 |
1 臺 |
1 臺 |
1 臺 |
T 型：鋼桌、 M 型：木桌 |
3 |
插孔式梯形雙立面實驗支架 |
本公司設計制造 |
1 臺 |
1 臺 |
1 臺 |
|
4 |
油管放油筒 |
本公司設計制造 |
1 臺 |
1 臺 |
1 臺 |
|
5 |
元件固定配置板 |
本公司設計制造 |
3 塊 |
3 塊× 2 |
3+1 塊 |
|
6 |
進油壓力表四通 |
本公司設計制造 |
1 只 |
2 只 |
2 只 |
壓力表 2.5MPa |
7 |
回油五通 |
本公司設計制造 |
1 只 |
2 只 |
2 只 |
|
8 |
液
壓
組
合
元
件 |
雙作用油缸 |
活塞前端加長 |
2 只 |
2 只× 2 |
2 只 +2 |
透明元件 |
9 |
彈簧回位油缸 |
垂直固定孔安裝 |
1 只 |
1 只× 2 |
1 只 |
透明元件 |
10 |
增壓油缸 |
垂直固定孔安裝 |
1 只 |
1 只× 2 |
1 只 |
透明元件 |
11 |
輔助油箱 |
底板反裝 |
1 只 |
1 只× 2 |
1 只 |
透明元件 |
12 |
單向閥 （加深 P2 孔 P1 孔向右） |
|
2 只 |
2 只× 2 |
2 只 +1 |
透明元件 |
13 |
液控單向閥 |
加深 K 孔 |
2 只 |
2 只× 2 |
2 只 |
透明元件 |
14 |
溢流閥（直動式） |
|
2 只 |
2 只× 2 |
2 只 +1 |
透明元件 |
15 |
節流閥（直動式） |
加深 P1 孔 |
1 只 |
1 只× 2 |
1 只 |
透明元件 |
16 |
調速閥 |
|
2 只 |
2 只× 2 |
2 只 +2 |
透明元件 |
17 |
順序閥 （回油孔向右） |
上閥芯螺絲固定 |
2 只 |
2 只× 2 |
2 只 |
透明元件 |
18 |
減壓閥（先導式） |
|
1 只 |
1 只× 2 |
1 只 |
透明元件 |
19 |
二位二通電磁換向閥 |
|
1 只 |
1 只× 2 |
1 只 +1 |
透明元件 |
20 |
|
二位四通電磁換向閥 |
|
2 只 |
2 只× 2 |
2 只 +2 |
透明元件 |
21 |
“ O ”型三位四通電磁換向閥 |
|
1 只 |
1 只× 2 |
1 只 |
透明元件 |
22 |
“ H ”型三位四通電磁換向閥 |
|
1 只 |
1 只× 2 |
1 只 |
透明元件 |
23 |
“ M ”型三位四通電磁換向閥 |
|
1 只 |
1 只× 2 |
1 只 |
透明元件 |
24 |
二位四通行程換向閥 |
|
1 只 |
1 只× 2 |
1 只 |
透明元件 |
25 |
三位五通手動換向閥 |
加深Φ 8.2 孔 |
1 只 |
1 只× 2 |
1 只 |
透明元件 |
26 |
壓力繼電器 （ 0.7MPa 調定 , 加大彈簧） |
加深 K 孔 |
1 只 |
1 只× 2 |
1 只 |
透明元件 |
27 |
壓力表 ( 1MPa--1 只 0.6MPa--2 只 ) |
|
3 只 |
3 只× 2 |
3 只 +1 |
透明元件 |
28 |
微動行程開關組件（含常開 1 只、常閉 1 只） |
|
2 套 |
2 套× 2 |
2 套 |
透明元件 |
29 |
四通 |
|
6 只 |
6 只× 2 |
6 只 |
鋁槽、插孔通用 |
30 |
附
件 |
紙巾 |
|
2 包 |
2 包× 2 |
2 包× 2 |
|
31 |
桌面滴油槽 |
|
1 個 |
1 個× 2 |
1 個× 2 |
|
32 |
液壓油管 |
工作壓力 :1 MPa |
1 盤 |
1 盤× 2 |
1 盤 |
爆破壓力 :2.5 MPa |
33 |
油盤 ( 配濾網 ) |
|
1 個 |
1 個 |
1 個 |
拆卸下的液壓元件放油 |
34 |
塑料配件盒 |
|
1 個 |
1 個× 2 |
1 個× 2 |
放置實驗時裝拆的小零件 |
35 |
專用液壓油 |
|
20Kg |
20Kg |
20Kg |
|
36 |
電
器
控
制 |
電磁閥通用連接線 |
|
3 根 |
3 根× 2 |
3 根× 2 |
|
37 |
壓力繼電器插頭線 |
|
1 根 |
1 根× 2 |
1 根 |
新信號標準 |
38 |
直流電源單元 |
|
1 個 |
1 個× 2 |
1 個× 2 |
|
39 |
PLC 編程器控制單元 |
|
1 個 |
1 個× 2 |
1 個 |
|
40 |
PLC 輸入單元 |
|
1 個 |
1 個× 2 |
1 個 |
|
41 |
PLC 輸出單元 |
|
1 個 |
1 個× 2 |
1 個 |
|
41 |
繼電器控制單元 |
|
1 個 |
1 個× 2 |
1 個 |
|
42 |
單元電器連接電纜 |
|
3 條 |
3 條× 2 |
4 條 |
|
43 |
220V 電源線 |
|
1 條 |
1 條× 2 |
1 條× 2 |
|
44 |
編程通訊電纜 |
|
1 根 |
1 根 |
1 根 |
|
45 |
資
料 |
使用（實驗）說明書 |
|
1 冊 |
1 冊× 2 |
1 冊× 2 |
|
46 |
PLC 編程軟件及應用程序光盤 |
編程軟件及程序 |
1 碟 |
1 碟 |
1 碟 |
|
47 |
工
具
配
件
盒 |
專用工具配件盒 |
300 × 200 × 62 |
1 個 |
1 個× 2 |
1 個× 2 |
菲力格 F-300 |
48 |
螺絲刀 6 × 100( 一字、十字 ) 、螺絲刀 3 × 80( 一字、十字 ) 、
卷筆刀、剪刀、尖嘴鉗 ( 改制 ) 、 快速接頭助拔器、記號筆、
活動板手、內六角扳手 M4 、 M5 、 M6 內卡簧鉗、外卡簧鉗、
皮管夾子 10 只、尼龍管接頭專用扳手 |
各 1 只 |
各 1 只× 2 |
各 1 只× 2 |
|
49 |
快速接頭 15 只 、 f 10 組合墊圈 10 只、彈性插腳 25 、
塑料塞頭 30 及各種密封圈 (15 × f 2.4=20 只、 12 × f 2.4=20 只 ) |
1 套 |
1 套× 2 |
1 套× 2 |
|
