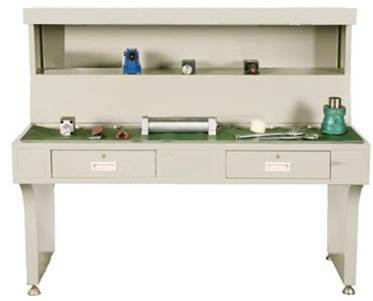

JGYY-110 液壓元件拆裝實訓臺
一、液壓元件拆裝實訓臺概述
液壓元件是液壓系統的重要組成部分，本實訓臺配置各種液壓泵、液壓控制閥和液壓缸等液壓元件及相關工具，通過對液壓元件的拆裝實訓，觀察及了解各零件在液壓元件中的作用，加深學生對液壓元件結構及工作原理的了解。并能對液壓元件的加工及裝配工藝有一定的認識。適合各職業院校機電類專業“液壓傳動”、“液壓與氣壓傳動”等課程的實訓教學需要。

二、液壓元件拆裝實訓臺配置及技術性能
1.動力元件
低壓齒輪泵、葉片泵、高壓柱塞泵
2.控制元件
直動式溢流閥、先導式溢流閥、力士樂系列高壓溢流閥、減壓閥、節流閥、單向閥、換向閥、力士樂系列高壓換向閥
3.執行元件：單出桿雙作用液壓油缸
4.工具：內六角扳手一套、內卡一只、鋼皮尺一根、活動扳手二把、螺絲刀一把、老虎鉗一把等
5.控制屏：采用金屬框架制作，表面為雙層亞光密紋噴塑工藝處理。設有抽屜（帶鎖）、日光燈、交流電源插座。為減小拆裝時的碰撞而引起的噪音，在臺面上鋪設有防靜電皮墊，同時臺面上還設有小元器件盒，以防止零件的丟失
三、液壓元件拆裝實訓臺實訓項目
1.液壓缸拆裝實訓
2.液壓泵拆裝實訓
3.方向控制閥拆裝實訓
4.壓力控制閥拆裝實訓
5.流量閥控制拆裝實訓
