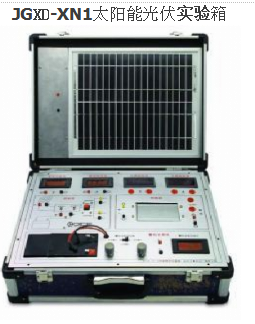

JG XD -XN1太陽能光伏實驗箱
、產品功能簡介
太陽能探究：包括不同情況下的太陽能電池的開路和短路電壓實驗，太陽能電池的串并聯連接實驗，太陽能轉化為電能等十幾種探究性實驗，使用者可以通過模塊化的實驗器件自由搭建實驗內容，自己
動手了解并獨立完成實驗。
二、技術參數
1、太陽能電池組件：2套
2、蓄電池容量：12V/7AH
3、直流負載：50Ω/1.5A 滑動變阻器和DC12V燈泡
4、模擬太陽能熱源：500W投光燈
5、輸入電壓：AC220V/50Hz
6、工作環境：0℃~40℃，≤85%RH
7. 尺寸：46 CM *35 CM *16CM
8. 重量：約9.5KG
主要配置及用材：
1、 數字萬用表2臺 ；
2、 照度計1臺 ；
3、 光源1套 ；
4、 負載模塊2套 ；
5、 儲能模塊1套等 。
三、實驗內容
1、探究不同光源照度的基礎應用實驗；
2、探究在不同陰影下太陽能電池的開路電壓實驗；
3、探究在不同陰影下太陽能電池的短路電壓實驗；
4、探究在不同陰影下的太陽能電池的串聯和并聯實驗；
5、探究不同照度下太陽能電池的特性曲線測量問題等 。
