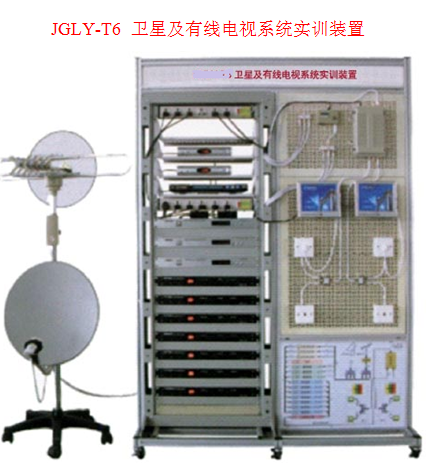

JGLY-T6 衛星及有線電視系統實訓裝置
一、系統概述 JGLY-T6 衛星及有線電視系統實訓裝置由室外接收部分、信號處理與調制部分、有線電視放大與分配三部分組成。 衛星及有線電視系統實訓裝置，全部采用工程使用產品，能進行衛星電視、有線電視等控制系統操作實訓和演示、系統的設置、編程、線路設計、線路及設置故障的判斷及排除等實訓。 JGLY-T6 衛星及有線電視系統實訓裝置的設計結合實訓室的情況，進行實際應用位置的設計安裝。
二、技術指標 1. 系統工作電壓：單相三線～ 220V±5% 50Hz 2. 安全保護：具有漏電自動保護裝置 三、主要設備組成 室外接收部分：由衛星天線、高頻頭、饋源等組成； 信號處理與調制部分：由工程型衛星接收機、調制器、混合器、 DVD 等組成； 有線電視部分：由 60V 供電器、雙向干線放大器、單向干線放大器、樓棟放大器、分配器、分支器、用戶盒等組成； 測試儀器：場強儀 注：電視機由用戶配置 四、實訓內容 1. 衛星有線電視系統接收基礎知識 2. 衛星接收器材認識與操作 3. 衛星接收輔助器材 4. 有線電視器材認識與操作 5. 天饋角度的計算 6. 干線電平的分配與計算 7. 設計并安裝一個簡易應用系統
