序號與名稱 |
陳列柜內容 |
規格 |

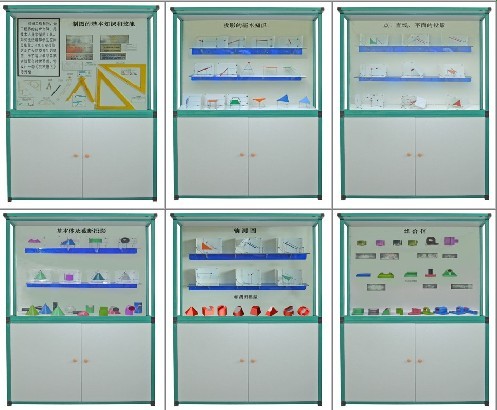

第一柜
制圖基本知識和技能 |
前言、 1 尺寸標注、 2 幅面、 3 圖線、 4 字體、 5 線段與線框的意義、 6 標題欄格式、 7 圓錐、小圓錐、圓形量角器、鉛筆、橡皮擦、 45 0 三角板（二種）、 60 0 三角板（二種）、曲線板、多孔模板、丁字尺等。 ( 丁字尺的使用；鉛筆的使用；圓錐的使用方法；分錐的使用方法；曲線板的使用方法；丁字尺和和三角板組合使用方法等由多媒體軟件講解演示 ) |
本套采用 121 件動畫圖象配合陳列柜上的內容在電腦上演示各種模型特點，如制圖工具的使用、投影產生過程、投影作圖步驟、裝配功能等、生動形象。 |
第二柜
投影的基本知識 |
1 投影的全等性、 2 投影的積聚性、 3 投影的類似性、 4 斜投影法、 5 正投影法、 6 中心投影法、 7 三面投影體系、 8 三面投影圖、 9 投影圖的形成、 10 三視圖的形成。 |
第三柜
點、直線、平面的投影 |
1 點的三面的投影、 2 兩點的相對位置、 3 重影點投影、 4 一般位置直線的投影、 5 直線與點的相對位置投影、 6 兩直線相交投影、 7 兩直線交叉投影、 8 兩直線平行投影、 9 平面的投影 (5 種 ) 、 10 判斷兩直線是否平行投影 |
第四柜
基本體及截?cái)嗤队? |
1 棱柱的三面視圖、 2 棱錐的三面視圖、 3 圓柱的三面視圖、 4 圓錐的三面視圖、 5 圓球的三面視圖、 6 圓柱切口開槽后的三視圖、 7 正六棱柱開槽后的三視圖、 8 正三棱錐的截?cái)嘧鲌D步驟、 9 圓錐被正垂面截?cái)嘧鲌D步驟、 10 圓柱被正垂面截?cái)嗟淖鲌D步驟、 11 切口圓錐臺作圖步驟、 12 圓錐的未截交線 (5 種 ) 、 13 曲面的截交 (3 種 ) |
第五柜
軸測圖 |
1 切口圓柱體正等測圖的畫法、 2 用疊加法畫正等軸測圖、 3 圓角的正等軸測圖的畫法、 4 圓臺的正等軸測圖的畫法、 5 圓柱的正等測圖、 6 畫三棱錐的正等測圖、 7 用切割法畫形體的正等軸測圖、 8 求開槽圓柱的正等軸測圖作圖步驟、 9 、求形體的斜二測圖作圖步驟、 10 求切割體的正等軸測圖作圖步驟、 11 平面體正等軸測模型 (2 件 ) 、 12 回轉體正等測模型 (2 件 ) 、 13 正二測立體模型 (4 件 ) |
第六柜
組合體 |
1 表面平齊與不平齊的組合體 (2 種 ) 、 2 表面相交與相切的組合體、 3 疊加式組合體、 4 兩圓柱正交的 3 種形式、 5 求圓錐與半球的相慣線、 6 求兩圓柱的相慣線、 7 完成組合體相慣線的正面和水平投影、 8 組合形體投影圖的作圖步驟、 9 切割式組合體、 10 相貫線變化的趨勢 ( 圓柱與圓柱相交 4 種 ) 、 11 相貫線特殊情況 ( 圓柱圓錐相交 2 種 ) 、 12 相貫線特殊情況 ( 圓柱軸線 3 種 ) 、 13 相貫線特殊情況 ( 回轉體相交 4 種 ) 、 14 組合體讀圖 |
第七柜
剖視圖 |
1 剖視的形成、 2 斜視圖的畫法、 3 半剖視、 4 全剖視圖、 5 斜剖視圖、 6 局部視圖、 7 平面的簡化畫法 (3 件 ) 、 8 局部剖視圖的特殊畫法（ 3 件）、 9 旋轉剖視圖、 10 重合斷面圖、 11 軸斷面圖、 12 移出斷面簡化畫法、 13 階梯剖、 14 半剖、 15 局部剖、 16 旋轉剖 |

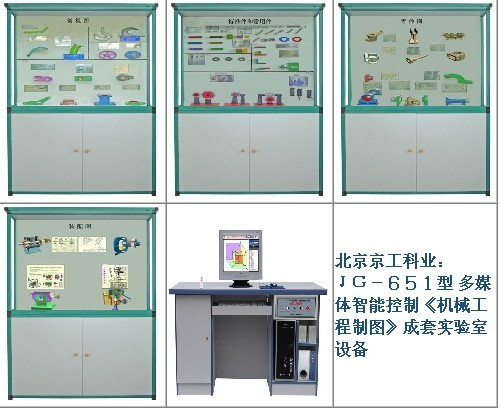

第八柜
標準件和常用件 |
1 外螺紋的畫法、 2 內螺紋的畫法、 3 螺距與導程 (2 件 ) 、 4 車螺紋、 5 旋向 (2 件 ) 、 6 雙頭螺柱聯接、 7 沉頭螺釘連接、 8 螺栓連接、 9 螺紋連接件、 10 齒輪各部分的名稱和尺寸關系、 11 單個圓柱螺旋壓縮彈簧的畫法、 12 正齒輪傳動、 13 圓錐齒輪傳動、 14 蝸輪蝸桿傳動、 15 鍵軸配合、 16 開口銷的應用、 17 圓錐銷的應用、 18 軸承 |
第九柜
零件圖 |
1 板蓋類零件、 2 蝸輪箱 a 、 3 蝸輪箱 b 、 4 蝸輪箱體、 5 閥體、 6 套筒、 7 箱體、 8 端蓋、 9 減速箱體、 10 夾具體、 11 支架、 12 拔叉、 13 槽配合、 146 方軸、 15 主軸、 16 軸 |
第十柜
裝配圖 |
1 齒輪油泵、 2 液壓氣缸、 3 頂尖座、 4 手壓滑油泵 |
