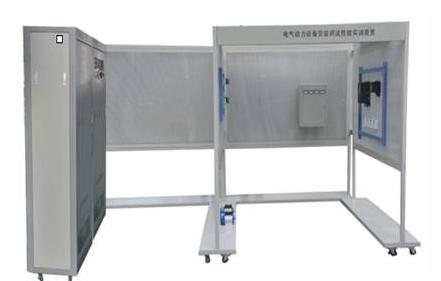

JGDAZ-05電氣動力設備安裝調試技能實訓裝置
一、 概述 “ JGDAZ-05 型電氣動力設備安裝調試技能實訓裝置”是根據國家職業資格培訓教材編審委員會編寫的《電氣設備安裝工》相關的技能培訓要求而研制的實訓設備，可完成《電氣設備安裝工（初級）》、《電氣設備安裝工《中級》的電氣設備安裝調試技能實訓，是各職業院校、技工學校、培訓中心等單位對電氣設備安裝工技能培訓的理想設備，同時也是初級、中級電氣設備安裝工技能考核的理想鑒定設備。
二、 特點該實訓設備在結構上以建筑模型（包含了電纜敷設備管模擬、變壓器及配電室、二次接線及室內布線等典型結構）為基礎，由電纜敷設、電力變壓器的安裝、 10KV 低壓電纜終端的制作、小型配電箱安裝、線管布線、電動機的安裝等部分組成，各部分既可獨立實訓，也可組合成系統綜合實訓。
1. 電纜線路施工采用角鋼挑架真實模擬現場電纜施工，包括低壓電纜終端及中間接頭的制作。
2. 電力變壓器采用特殊制作的小型干式電力變壓器進行接線、安裝及核相測試等。
3. 斷路器安裝采用小型斷路器來模擬現場少油斷路器
三、技術性能
1. 輸入電壓：三相四線制 380V ± 10% 50HZ
2. 工作環境：環境溫度范圍為－ 5 ℃～ +40 ℃ 相對濕度＜ 85% （ 25 ℃）海拔＜ 4000 3. 容量裝置：＜ 6KVA
四、裝置配備
1. 交直流電源、電氣設備配備
（ 1 ）電源部分三相四線 380V 市電經漏電保護器、接通總開關，由接觸器通過起、停按鈕進行操作送電，采用 380V 市電來模擬 10KV 電網進線電壓。提供 220V （ 0.5A ）勵磁電源及 0 ～ 250V （ 3A ）連續可調穩壓電樞電源（具有過壓、過流及短路保護功能）各一組，并設有直流數顯電壓表及切換開關。設有 10KV 指針式交流電壓表三只指示輸入的三相電源線電壓。交流電源輸出端設有過流保護及漏電保護功能。
（ 2 ）配備一根 1KV 低壓電纜線用于電纜敷設實訓，配備一套戶外型電纜終端附件和一套室內型電纜終端附件，用于低壓電纜制作訓練。
（ 3 ）配備電纜支架一組，用于電纜敷設訓練。
（ 4 ）配備一臺 5KVA 干式變壓器，用于變壓器安裝實訓
（ 5 ）配備一套小型配電箱用于二次接線布線操作，配電箱上設有一臺電壓表和三只電流表
（ 6 ）配備室內布線用線管以及配套彎頭和接線端子用于二次接線操作
（ 7 ）配備 350W 直流電機一臺
（ 8 ）配備 1.1KW 三相鼠籠式異步電動機一臺
(9) 配備硬質導線 , 用于室內布線
(10) 配備斷路器、熔斷器、交流接觸器、熱繼電器、按鈕等低壓電器 , 用于完成電動機控制線路的安裝調試實訓 . 2. 儀器工具配有電工常用工具 2 套 ( 含配有電工常用工具 2 套（含剝線柑、尖嘴柑、十字螺絲刀、一字螺絲刀、斜口柑、電工刀、小鋼鋸及鋸片等）電烙鐵 1 把，卷尺 1 把、鉗形電流表 1 只 ,500V 等級兆歐表 1 只 , 數字萬用表 1 只 .
五、實訓項目
( 一 ) 電纜線路的施工 1. 電纜的耐壓測試和絕緣檢測 2. 電纜支架的安裝 3. 電纜的敷設 4. 電纜的戶外式終端制作 5. 電纜的戶內終端制作
( 二 ) 變配電設備的安裝 1. 變壓器的安裝 2. 變壓器的接線及檢測 3. 配電箱的安裝 4. 斷路器的安裝 5. 配電箱的接線 6. 電氣二次接線 7. 線管的敷設及布線
( 三 ) 電動機的安裝 1. 電動機的絕緣測試 2. 電機的就位安裝 3. 電機的首末端判別 4. 電機機組的安裝 5. 電機控制回路元器件的安裝 6. 電機的接線與運行 |
