汽車示教板

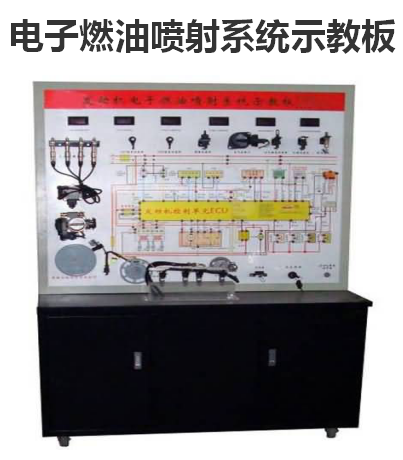

電子燃油噴射系統示教板



一、產品簡介

本產品選用桑塔納2000AJR發動機電子燃油噴射系統材料為基礎制作,模擬發動機運轉,演示發動機電子燃油噴射系統的工作過程;本示教板功能齊全、操作方便、安全可靠。

二、結構組成

發動機電控單元、發動機各類傳感器、噴油軌管及分電器點火組件總成、油箱總成、檢測端子、故障設置系統、大容量蓄電池或12V開關電源、大型彩色噴繪電路原理圖、控制面板、可移動臺架、使用說明書及任務驅動式實訓指導書等。

三、功能特點

1.面板上繪有完整的發動機電子燃油噴射系統原理圖。設有檢測端子,可通過儀器儀表檢測傳感器,執行器等各種信號參數如電壓、電阻、頻率等。

2.操縱開關及按鈕,可真實演示發動機電子燃油噴射系統的工作過程。

3.?dāng)?shù)顯表顯示各傳感器信號電壓值。

4.發光二極管顯示工作元器件狀態。

5.故障模擬系統可模擬實際運行工況,設置多種實車常見故障。

6.防盜匹配等操作。

7.汽車油漆高溫烤漆處理;加裝交流電源漏電保護裝置;轉動元器件外加裝防護裝置。

8.底架部分采用實驗桌,臺面保留30cm寬空間,方便放置檢測用的儀器及儀表/實驗報告等,表面采用烤漆工藝,帶自鎖腳輪。

9.裝有診斷座,可讀取故障碼與數據流等。

10.可增設演示三型號噴射方式開關:同時噴射;分組噴射;順序噴射;

四、技術參數

外形尺寸:1240mm×550mm×1850mm(長×寬×高);

電源:220V交流電壓;

工作電壓:12V直流電壓;

工作溫度:-50℃~50℃;

JG-6097 汽油發動機電子燃油噴射系統示教板 (帕薩特1.8T)
一、產品簡介
汽油發動機電子燃油噴射系統示教板采用發動機電子燃油噴射系統實物制作,充分展示電子燃油噴射系統的組成結構和工作過程。
汽油發動機電子燃油噴射系統示教板適用于學校對發動機燃油噴射系統理論和維修實訓的教學需要。
二、功能特點
1.真實可運行的發動機燃油噴射系統,充分展示燃油噴射系統的組成結構和工作過程。轉動曲軸位置信號輪,可分別演示電子燃油噴射工作過程。
2.示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板,表面經特殊工藝噴涂底漆處理;面板打印有不褪色的彩色電路圖與工作原理示意圖;學員可直觀對照電路圖和實物,認識和分析電子燃油噴射系統的工作原理。
3.示教板面板上安裝有檢測端子,可直接在面板上檢測電子燃油噴射系統電路元件的電信號,如電阻、電壓、電流、頻率信號等。
4.示教板安裝有診斷座,可連接專用或通用型車解碼器,對發動機電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
5.示教板面板部分采用1.5mm冷板沖壓成形結構,外形美觀;底架部分采用鋼結構焊接,表面采用噴塑工藝處理,帶自鎖腳輪裝置,示教板底座上配有40cm左右的桌面,方便放置資料、檢測儀器等。
6.示教板工作采用普通220V交流電源,經內部電路變壓整流轉換成12V直流電源,無需蓄電池,減少充電的麻煩,12V直流電源有防短路功能。
7.配套汽車多媒體教學系統(16合一)(投標時需提供教學系統,未提供者取消投標資格),適應所有的教材,內容豐富并可隨意調取。合理地運用多媒體教學系統,可以很大程度上減輕老師講課的工作量。內容分別是:1、汽車發動機構造與維修;2、汽車底盤構造與維修;3、汽車電器構造與維修;4、電控發動機原理與維修;5、自動變速器原理構造與維修;6、汽車空調構造原理與維修;7、汽車安全舒適系統原理構造與維修;8、汽車保養與維護;9、汽車車身構造與修復;10、汽車檢測與故障診斷技術;11、汽車機械基礎;12、汽車美容與裝飾;13、汽車電學基礎;14、汽車文化;15、汽車專業英語;16、汽車教學資源包。

三、技術規格
外形尺寸(約):1240×600×1700mm(長×寬×高)
外接電源:AC 220V±10% 50Hz
工作電壓:DC 12V
工作溫度:-40℃~+50℃
顏色:7032
鋼管:40*40*3mm
機柜:1.5mm冷板沖壓成形,背面設置維修門;
移動腳輪:100*60mm
四、基本配置(每臺)

序號

名 稱

規格型號

單位

數量

1

檢測控制面板

裝有各種檢測端子以及彩色電路圖和工作原理示意圖
(面板:1200*900*4mm)

1

2

發動機控制電腦(ECU)

全新

1

3

點火開關

全新

個

1

4

診斷座



個

1

5

燃油箱

10L

個

1

6

汽油泵(含汽油泵插頭)

全新

1

7

油泵繼電器



個

1

8

點火線圈總成



個

2

9

火花塞



個

4

10

高壓線



1

11

噴油器

帶4個120ml玻璃量杯

1

12

噴油嘴

全新

個

4

13

曲軸位置傳感器及信號輪



1

14

移動臺架(帶自鎖腳輪裝置)

1240×600×1700mm(長×寬×高)

臺

1

15

故障模擬與排除裝置



1

16

儀表防盜系統



1

17

電子油門



1
