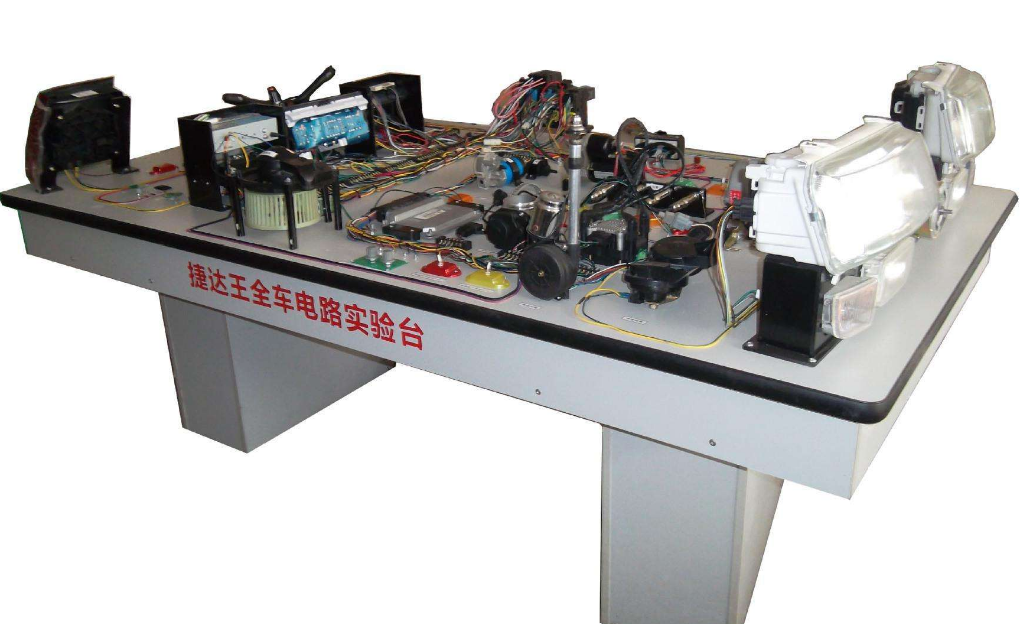

JG-9897 捷達全車電器電路仿真實驗臺

■主要功能：
１、燈光照明系由各實物開關和模擬開關等控制，并設有線路斷路故障。
２、起動充電系可用萬用表檢測各線路接頭電壓及電流，并設有斷路故障。
３、發動機點火系：清晰可見火花塞點火情況，設有一二缸不點火、三四缸不點火故障。
４、發動機燃油供給系：實物噴油器４只、噴油支管、燃油壓力管、燃油泵總成及燃油傳感器，并配有透明有機玻璃油箱，透明回油管路，清晰可見各噴油器噴油過程。節氣門對噴油量的作用，
噴油泵斷路故障，空調水溫對噴油量的作用。
５、儀表信號：各傳感器采用模擬信號，發動機轉速傳感器和車速里程表傳感器故障，空調系統各傳感器用模擬開關控制，設有低壓開關失靈故障，電動門，雨刮電機，倒視鏡等采用褥物和模擬開關控制和模擬動作。并設有斷路故障。
■產品規格：長2100mm寬1100mm高900mm
