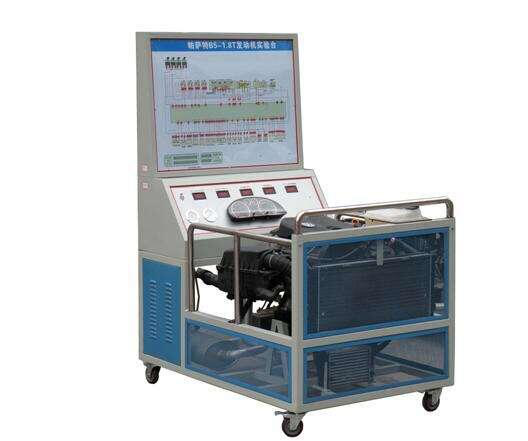

JG-9102 帕薩特B5 1.8T電控發動機實訓臺

帕薩特電控發動機實訓臺 是 為提高學生汽車維修服務的實踐操作能力，使我們的職業實踐操作更加貼近市場和進一步規范，我們北京京工科業結合職業教育注重實踐的教學特點，實物介紹現代汽車發動機電控系統的檢測實驗項目和實驗方法，實踐技能指導性強，側重于基本拆裝和檢修能力的培養，旨在為后續的專業實訓、實習打好基礎。

本產品是用于大專院校、職業技術學校、汽車培訓學校、汽車修理專業教學之用，通過本產品的演示或?qū)嵙?xí)，可清楚的了解發動機機械結構及電器部分功能，便于學員較快地掌握轎車的構造與原理，提高學員對汽車的初步認識，實屬汽車學校教學教具中理想的教具 .

產品名稱： 帕薩特B5,1.8T發動機實訓臺

產品品牌： 京工科業

產品型號： JG SY-F20

產品配置：上海大眾

產品參數:臺架尺寸：1300mm*900mm*1900mm(長*寬*高)

工作電源：12V直流；重量：350KG

燃油標號：依發動型號；油箱容積：5L

工作溫度：-40℃～50℃;保養間隔時間：60天

產品簡介;

本實訓臺由上海大眾原廠電噴汽油發動機和實訓控制臺組成。可運行發動機進行起動、加速、減速等工況的實踐操作，真實展示電噴汽油發動機組成結構和工作過程。適用于中高等職業技術院校、普通教育類學院和培訓機構對汽車發動機理論和維修實訓的教學需要；方便老師講授和組織實訓教學，培養學生分析和解決實際問題的能力，提高實際動手操作能力，形成理論和實踐有機的結合。

標準配置:

? 主臺架

1. 大眾帕薩特電控汽油發動機總成帶所有傳感器和相關附件；

2. 原車的冷卻系統（水箱、散熱電子扇 等）、進氣機構（空氣濾清器、進氣軟管、節氣門總成、進氣歧管等），排氣機構（排氣歧管、排氣管等），點火系統（火花塞、高壓線等），所有的發動機傳感器和執行器（節氣門位置傳感器、空氣流量計、怠速馬達、曲軸位置傳感器、凸輪軸位置傳感器、爆震傳感器、氧傳感器、水溫傳感器、噴油器等）。

? 控制面板

1 、面板設有數顯儀表/原車儀表、發動機控制電腦ECU、點火開關、OBDII診斷座、保險絲、繼電器、檢測電壓表等，并且每一個零部件都標明名稱。

1. 配故障設置功能。（手動設置和智能設置可選配）

2. 數顯表可顯示（冷卻液溫度傳感器、發動機轉速、蓄電池電壓），進氣支管真空表、燃油壓力表。

3. 完整的彩色發動機電控系統元件結構圖和電路結構及工作原理圖；

4. 各個電路插頭的結構圖及針腳標識圖和名稱；

5. 與電腦針腳一致的外接式檢測端子。

功能特點

1. 真實可運行的電噴汽油發動機，充分展示帕薩特1.8T電噴汽油發動機的組成結構和工作過程；

2. 實訓臺面板上有發動機執行區信號檢測區。噴繪圖由有機玻璃保護，四周由不銹鋼鑲邊。方便老師講授和組織實訓教學，學員可直觀對照發動機電路原理圖和發動機實物；認識、測試和分析控制系統的工作原理；

3. 實訓臺面板上安裝有檢測端子，可直接在面板上檢測各傳感器、執行器的電阻、電壓、電流、頻率信號；

4. 實訓臺面板上安狀數字式顯示器，可實時顯示發動機轉速、水溫等參數的變化；

5. 實訓臺面板上安裝有診斷座�？蛇B接專用或通用型車解碼器，對發動機電控系統進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分板等發動機自診斷功能；

6. 實訓臺配備有節氣門操作裝置，可方便對發動機加減速；

7. 實訓臺配備有電源總開關、防護圍欄等安全保護裝置；

8. 實訓臺底座部分采用鋼性結構焊接，表面采用高檔金屬漆噴涂，耐蝕性好，帶自鎖腳輪裝置，移動靈活。

9. 手動故障設置與考核功能：多個故障任意組合設置全部故障同時設置的故障設置;

實訓項目>

1. 電噴發動機工作運行演示、教學、實驗；

2. 各個傳感器信號檢測、模擬實驗；

3. 電控系統故障設置、排除、實驗、實訓、考核；

4、專用解碼器設備檢測項目>

系統登錄

讀取故障碼

清除故障碼

讀取數據流

測試元器件

系統單元匹配

特殊系統修復

5、專用示波器設備檢測項目>

有源傳感器信號波形檢測

無源傳感器信號波形檢測

點火波形檢測分析。

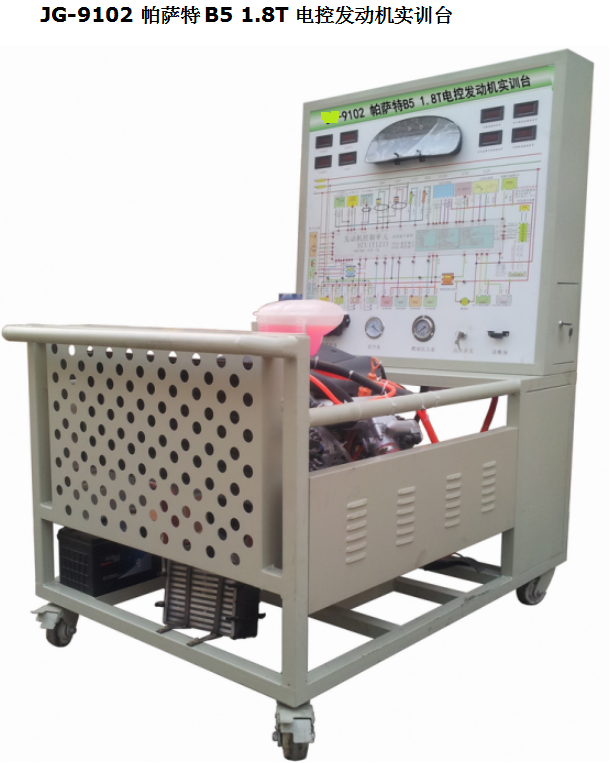

JG-9102 帕薩特B5 1.8T電控發動機實訓臺

一、產品簡介
該設備采用帕薩特1.8T電控汽油發動機總成及運行附件的固定臺架和運行檢測控制面板臺架兩部分組成。
發動機可進行起動、加速、減速等正常工況的實踐操作，真實展示電控汽油發動機的組成結構和工作過程。
適用于中高等職業技術院校、普通教育類學院和培訓機構對汽車發動機和維修實訓的教學需要。

二．功能特點
1.真實可運行的電控汽油發動機，充分展示電控汽油發動機的組成結構和工作過程,發動機可進行起動、加速、減速等正常工況的實踐操作。
2.實訓臺由發動機總成及運行附件的固定臺架和運行檢測控制面板臺架兩部分組成。
3.實訓臺面板上繪有彩色UV平板噴繪電路圖，學員可直觀對照電路圖和發動機實物，認識和分析控制系統的工作原理；面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有不褪色的彩色系統電路圖。
4.實訓臺面板上安裝有檢測端子、可直接在面板上檢測各傳感器、執行器、發動機控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
5.設備檢測面板正前方底座上配有20cm的鋼制臺面，方便放置資料、檢測儀器等。
6.實訓臺面板上安裝有汽車儀表、燃油壓力表、真空壓力表，可實時顯示發動機轉速等參數變化；
7.實訓臺安裝有診斷座，可連接專用或通用型車解碼器，對發動機電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
8.實訓臺配備有電源總開關、防護保護裝置。
9.實訓臺底座采用鋼結構焊接,正前方/兩側焊接圓形護手桿，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
10. 配套汽車多媒體教學系統（16合一）（投標時需提供教學系統，未提供者取消投標資格），適應所有的教材，內容豐富并可隨意調取。合理地運用多媒體教學系統，可以很大程度上減輕老師講課的工作量。內容分別是：1、汽車發動機構造與維修；2、汽車底盤構造與維修；3、汽車電器構造與維修；4、電控發動機原理與維修；5、自動變速器原理構造與維修；6、汽車空調構造原理與維修；7、汽車安全舒適系統原理構造與維修；8、汽車保養與維護；9、汽車車身構造與修復；10、汽車檢測與故障診斷技術；11、汽車機械基礎；12、汽車美容與裝飾；13、汽車電學基礎；14、汽車文化；15、汽車專業英語；16、汽車教學資源包。

三．技術規格

工作電源：直流12V(蓄電池：60AH 12V）
燃油標號：依發動機型號
油箱容積：10L
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
面板機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：120*80mm

四．基本配置（每臺）

帕薩特B5 1.8T電控發動機實訓臺 帕薩特B5 1.8T電控發動機實訓臺 帕薩特B5 1.8T電控發動機實訓臺
