輪式裝載機全車電器實訓臺,

工程機械用于工程建設的施工機械的總稱。廣泛用于建筑、水利、電力、道路、礦山、港口和國防等工程領域，種類繁多 。 工程機械教學實訓臺分開有工程機械解剖模型,工程機械實訓臺,工程機械電器實訓臺,工程機械液壓實訓臺,實訓臺是以工程機械液壓操縱機構系統實物為基礎，電動機驅動為動力源，可對液壓操縱機構運行等實際操作、及故障檢測與診斷、故障模擬與排除等工況的實際操作，真實展示工程機械液壓操縱機構系統結構與原理及工作過程。適用于各類型院校及培訓機構對工程機械液壓操縱機構系統理論和維修實訓的實訓教學需要。適用于工程機械機構系統各模塊的結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除等教學需要。

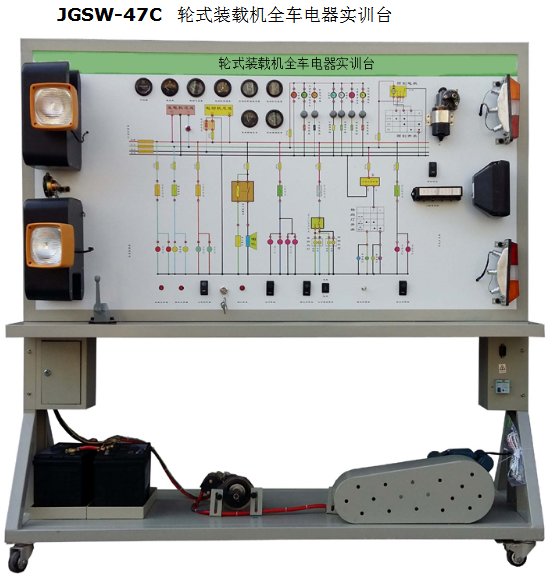

JGSW-47C 輪式裝載機全車電器實訓臺

一、產品簡介
該 輪式裝載機全車電器實訓臺 采用ZC5 0輪式裝載機整車電器實物為基礎，充分展示儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等電器各系統的組成結構和工作過程。

適用于學校對ZC50輪式裝載機整車電器理論和維修實訓的教學需要。

二、功能特點
1.真實可運行的整車電器系統，充分展示整車電器系統的組成結構。
接通電源，操縱示教板上的各種電器開關、按鈕、真實演示儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等電器各系統的工作過程。
2.設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析整車電器各系統的工作原理。
3.面板上安裝有檢測端子，可直接在面板上檢測整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4.設備面板部分采用面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。
三、技術規格
外形尺寸（約）：1740×650×1700mm(長×寬×高)
動力電源：三相四線(或三相五線)380V±10% 50Hz
工作電壓：直流24V
工作溫度：-40℃～+50℃
三相異步電動機
型 號：YT 100L1-4
電壓：AC 220V/380V
功率：2.2KW
轉速：1420r/min
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、基本配置（每臺）
