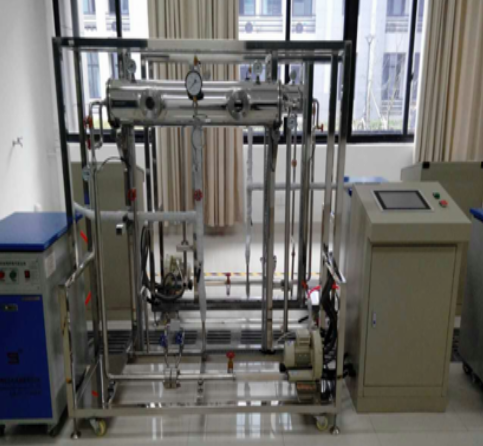

雙套管傳熱實驗裝置
型號：JGL－H003

一、裝置功能要求：
1、能夠通過實驗驗證圓形直管內強制對流傳熱的經驗關聯式(Dittus-Boelter 關聯式)；
2、能夠測定管外蒸氣冷凝給熱系數與總傳熱系數，與管內給熱系數比較；
3、能夠測定螺紋管強化傳熱系數，與光滑管比較；
4、能夠觀察分析管外蒸氣冷凝狀況，區別滴狀冷凝和膜狀冷凝；
5、冷凝液可循環回收，最大程度得減少蒸汽發生器補充蒸餾水的量；
6、裝置要求配置有集成或獨立的控制顯示系統，方便直觀了解裝置運行狀況，并實時現場操作；
二、主要配置要求：
蒸汽發生器、套管換熱器、冷凝液回收器、漩渦氣泵、孔板流量計、壓力傳感器等。
三、配置及技術參數要求：
1、雷諾數 Re：1.0~2.1x10
4 ，指數 a 在 0.77~0.82 之間，擬合精度 R 要求達到 0.999 以上；
2、漩渦氣泵：額定風壓≥18kPa，額定風量≥140m3/h；
3、套管換熱器：有效長度≥1m，帶有高硼硅玻璃視鏡，內管包含有 紫銅管和紫銅螺紋管兩種類型；
4、蒸汽發生器：材質：不銹鋼 304，蒸汽發生器最大壓力在 0.5MPa 以上，帶蒸汽自循環裝置，容積≥20L，除安全閥外還應設計有安全水封，消除安全閥失靈帶來的安全隱患；
5、冷凝液回收器：材質：高硼硅玻璃，透明可視；
6、管路：冷媒管路：不銹鋼 304 或透明材質；熱媒管路：不銹鋼 304；
7、測控組成：
溫度：鉑電阻 精度：B；
壓力：壓力變送器，精度：0.5%FS；
流量：孔板流量計；
載體要求：可以采用觸摸屏和平板電腦一體機，全程數字化觸摸屏控制操作：配置 HMI，投影式觸控技術，包含 5000 萬次觸摸點，19 寸顯示，內存≥2G；
8、裝置整體要求采用可拆卸式鋁合金框架，裝有水平可調節支撐型腳輪；
四、軟件要求
1、實驗數據處理軟件一套，與實驗設備配套使用；
2、化工原理單元操作仿真軟件一套，與設備配套使用；
3、裝置配套教學視頻一套，且該視頻必須是本實驗裝置的教學視頻，學生可課前預習或者進入實驗
室后觀看裝置操作流程及注意事項；
4、配置裝置詳細使用說明書、以及相關參數文件，方便老師和學生查閱相關裝置資料。
