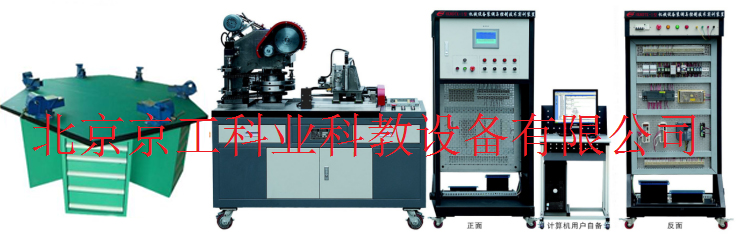

序號

名稱

規格

數量

單位

備注

1

實訓臺

鐵質雙層亞光密紋噴塑結構，40mm厚鑄件平板臺面，桌子下方設有儲存柜，柜子上方設有2個抽屜，尺寸：1400mm×700mm×1450mm

1

臺

2

電氣控制柜

電源控制模塊

由三相電源總開關（帶漏電和短路保護）、三相熔斷器、交流接觸器、熱繼電器、中間繼電器、開關電源、鑰匙開關、急停按鈕、停止啟動按鈕（紅、綠）、系統控制旋鈕開關及指示燈等組成

1

套

3

可編程控制器 模塊

西門子S7-200 SMART CPUST40

1

套

二選1

4

三菱FX3U-48MTES/A

1

套

5

觸摸屏模塊

西門子7英寸，TFT真彩，65k色

1

套

6

電機驅動模塊

旋鈕開關、步進電機驅動器 M542、伺服電機驅動器TSTE 15C、隔離變壓器（380V/220V）、三菱FR-E740-0.75k-CHT變頻器

1

套

7

機械

設備

部件

傳動機構

主要包含帶傳動（同步帶、三角帶）、鏈傳動（單排鏈條）、齒輪傳動（直齒圓柱齒輪）等典型傳動機構，

1

套

8

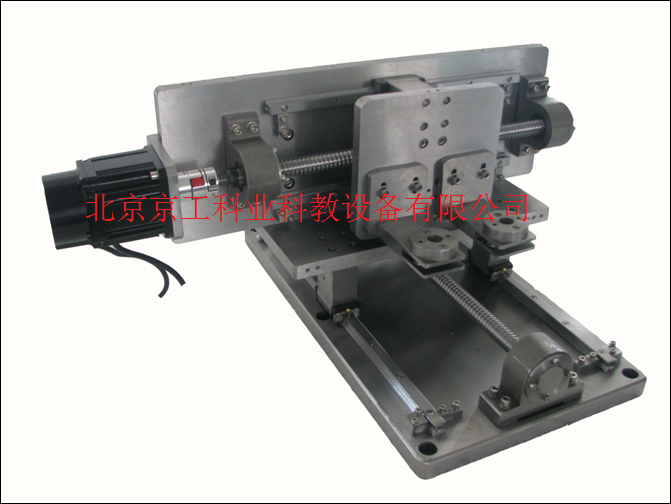

二維送料部件（十字滑臺）

主要由滾珠絲杠螺母副（長度分別為528mm、485mm；公稱直徑20mm；導程5mm；右旋）、直線導軌和滑塊（長度分455mm、335mm兩種；寬度15mm）、工作臺面、軸承（角接觸軸承、深溝球軸承）、軸承座、端蓋、墊塊等組成

1

套

9

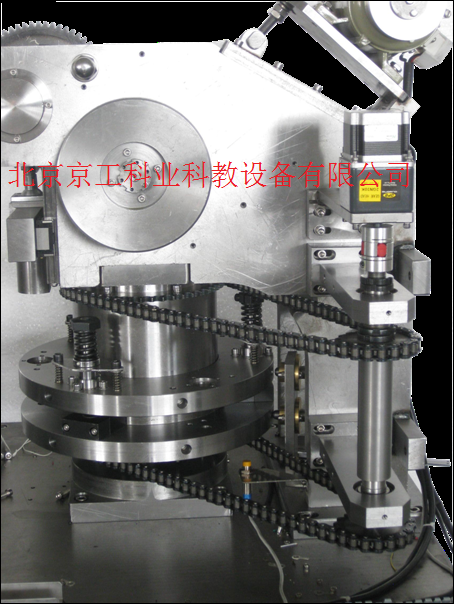

轉塔部件

主要由上下模盤定位銷、上下模盤定位銷支架、下模盤下料孔、鏈輪、鏈條、上下模盤、傳動軸、圓錐滾子軸承、支座、端蓋等組成

1

套

10

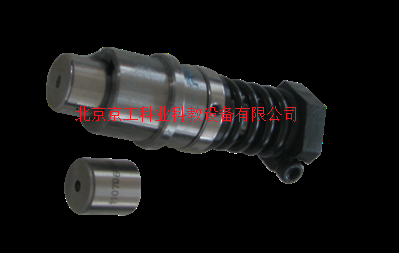

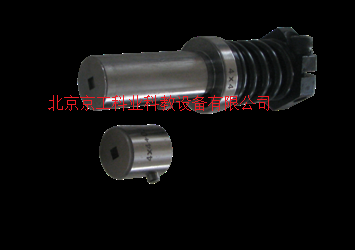

模具

采用真實數控模具，含方孔模、圓孔模、腰孔模3種模具，另包括模具校棒1套

1

套

11

機械式?jīng)_料機構

主要由沖床床身、齒輪、端蓋、曲軸、軸瓦、支架、電機座、軸承、卸荷式帶輪裝置等組成

1

套

12

上下模盤氣動定位模塊

主要由單電控二位五通閥、調壓過濾器、軸桿氣缸、三通、PU氣管、快換接頭、氣泵等組成

1

套

13

離合器機構

主要由支架、軸承、軸套、撥銷、兩半離合器（固定牙嵌、活動牙嵌）、撥檔操作桿等組成。

1

套

14

工具

電工工具套件

含數字式萬用表、剝線鉗、尖嘴鉗、斜口鉗、螺絲刀、鑷子、剪刀、電烙鐵、烙鐵架、焊錫絲等

1

套

15

紫銅棒

一頭φ18、一頭φ14 和φ30各1根

2

根

16

拉馬

1

件

17

一字螺絲刀

10〞通芯一字螺絲刀

1

把

18

內、外卡簧鉗

直嘴、彎嘴9寸內、外卡簧鉗各1把

4

把

19

橡皮錘、榔頭

圓頭鐵錘（1.5磅）、橡皮錘各1把

1

套

20

扳手組件

9件套內六角扳手； 150mm、250mm 活動扳手各1把； 開口14-17 呆扳手1套；開口為7、17梅花組合扳手各1把；M14、M18、M27圓螺母扳手1套

1

套

21

截鏈器

420～530

1

把

22

手輪

外徑100

1

套

23

活動手柄

螺紋為M8

1

套　

24

量具

劃線平板

300mm×300mm

1

塊

25

游標卡尺

測量范圍：0～300mm，分度值：0.02mm

1

把

26

深度游標卡尺

測量范圍：0～200mm，分度值：0.02mm

1

把

27

直角尺

200×130×12.5mm

3

把

28

杠桿式百分表

0～0.8mm，分度值：0.01mm；含轉接頭、磁性表座

1

個

29

百分表

0～10mm；含轉接頭、磁性表座

1

個

30

千分尺

0～25mm、25～50mm、50～75mm各1把

3

把

31

鋼直尺

500mm

1

把

32

塞尺

測量范圍：0.02～1.00mm

1

把

33

配件

零件盒、編程電纜、產品配套光盤（軟件、使用手冊、程序等）

1

套

34

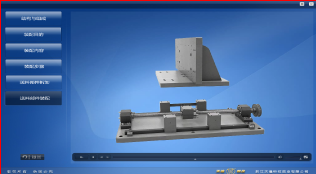

JGMDTK-1 機械設備裝調與控制技術仿真教學軟件

本軟件采用Flash與3D虛擬仿真技術相結合的方式，界面生動美觀、易學易用，可以提高教師教學和學生學習的興趣，加深學生對知識的理解和運用。軟件通過三維拆卸動畫、三維裝配動畫、模擬拆裝等方式，生動地展示了機械傳動機構、送料部件（十字滑臺）、轉塔部件、模具、機械式?jīng)_料機構等模塊的拆卸和裝配過程。可實現以下功能：

1. 機械設備裝調與控制技術的基本知識及介紹

2. 機械設備裝調與控制技術主要組成器件的結構及工作原理

3. PLC的基本知識及編程方法的介紹

4. 機械傳動機構的虛擬拆裝、三維動畫演示

5. 送料部件（十字滑臺）的虛擬拆裝、三維動畫演示

6. 轉塔部件的虛擬拆裝、三維動畫演示

7. 模具的虛擬拆裝、三維動畫演示

8. 機械式?jīng)_料機構的虛擬拆裝、三維動畫演示

1

套

35

電腦桌

用于放置計算機，下方裝有四個帶剎車的萬向輪，尺寸：560mm×600mm×1020mm

1

臺

36

計算機

主流品牌

1

臺

用戶自 備

六、實訓項目

項目一 機械識圖與裝配工藝的編寫

根據部裝圖和總裝圖，讀懂機械設備的工作原理、裝配關系和技術要求等內容，并編寫裝配工藝。

項目二 二維送料機構的裝配與調整

根據部裝圖、總裝圖及機械設備的功能要求，按照正確的裝配工藝要求，完成二維送料機構的 裝 配與調整等工作。

項目三 轉塔沖壓機構的裝配與調整

根據部裝圖、總裝圖及機械設備的功能要求，按照正確的裝配工藝要求，完成轉塔沖壓機構的 裝 配與調整等工作。

項目四 模具的裝配與調整

根據部裝圖、總裝圖及機械設備的功能要求，按照正確的裝配工藝要求，完成沖壓模具的 裝 配與調整等工作。

項目五 典型傳動機構的裝配與調整

根據部裝圖、總裝圖及機械設備的功能要求，按照正確的裝配工藝要求，完成鏈傳動、帶傳動、齒輪等典型傳動機構的 裝 配與調整等工作。

項目六 電氣安裝與電路連接

根據電氣圖紙和功能要求，完成機械設備電氣控制系統的器件安裝和電路連接。

項目七 步進電機參數調整及控制

結合步進電機使用手冊，完成步進電機步距角及電流參數設置，并編寫PLC控制程序。

項目八 伺服電機參數調整及控制

結合伺服電機使用手冊，完成伺服電機各主要參數設置，并編寫PLC程序?qū)λ欧�電機進行精密控制。

項目九 變頻器參數調整及控制

結合變頻器使用手冊，完成變頻器各主要參數設置，并編寫PLC程序?qū)�交流電機進行多段調速控制。

項目十 PLC及觸摸屏的軟件設計

根據機械設備的功能要求，進行PLC、觸摸屏程序的編寫與調試，完成各模塊的自動控制。

項目十一 機械設備的調試、運行及試加工

調試運行機械設備，達到規定的工作要求和技術要求，并進行機械設備的試加工。

項目十二、離合器的裝配與調整

根據裝配圖要求，進行離合器的活動端、固定端、操縱桿、支座等的裝配與調整。
