JG-PS01 機械傳動方案創意組合及參數分析實驗臺

簡介：機械創新設計內容包括：緒論、機械創新設計的表達方法、機械創新設計的選題、功能原理創新設計、機構創新設計、結構創新設計、一般創新設計技法、創造力開發和創新失誤分析。 機械創新實訓室設備 剖析現代典型機械系統的功能原理、構思及結構，通過展示和對比分析，認識機械的組成、發展，啟迪學生創造性思維，通過相關實驗和創新設計競賽的實踐活動，培養學生創新能力。

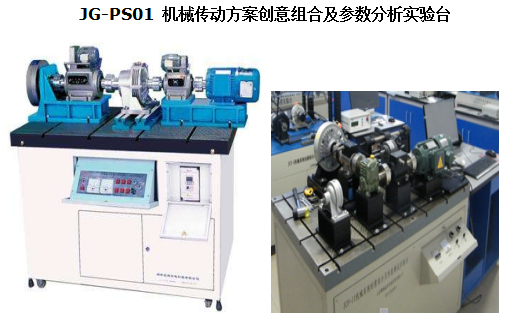

產品參考圖片：

主要功能：JG-PS01 機械傳動方案創意組合及參數分析實驗臺

一、主要技術參數：
1、臺灣進口森力瑪交流變頻電機功率：550W；
2、CZ5磁粉制動器加載范圍：0-50N?m；
3、最大中心高：178mm；
4、HX901轉矩轉速傳感器一個：額定轉矩10N?m,轉速范圍0 – 6000r/min；精度均為0.1％；
HX901轉矩轉速傳感器一個：額定轉矩50N?m,轉速范圍0 – 6000r/min；精度均為0.1％；
5、變頻控制器調速范圍：0-1500r/min，調速精度：0.1％；
6、外形尺寸：1200×780×1050mm；
7、重量：300kg 。
二、基本配置：
1、安裝及支承平板一套；
2、變頻電機及變頻調速器一套；
3、磁粉制動器一個；
4、制動調節器一個；
5、效率檢測分析軟件一套；
6、傳動零部件庫：包括帶傳動、鏈傳動、聯軸器、減速器、支承部件；
（1）誠邦(臺灣產)減速器：圓柱齒輪減速器：減速比1:10，擺線針輪減速器：減速比1:11，渦輪減速器：減速比1:10；
（2）同步帶傳動：帶輪齒數Z1=34，Z2=51，節距L=9.42，
聚胺脂同步帶3×121×20、3×87×20mm；
三角帶傳動：帶輪基準直徑D1=80，D2=120，三角帶A-1000 mm、A-700；
平皮帶傳動：小帶輪直徑D1=80 mm ，D2=120 mm， L=985（復合材料）；
（3）鏈傳動：鏈輪Z1=20，Z2=25，滾子鏈08B-1×76，滾子鏈08B-1×56；
（4）螺紋傳動（梯形、矩形、矩齒形）
（5）聯軸器傳動：彈性柱銷聯軸器，撓性爪形聯軸器；磙子鏈聯軸器；萬向節聯軸器
（6）中間過渡傳動類：中間支承座3個，連接滑動槽2條；
（7）調整底板類：移動T型滑槽座（2件）；T型槽用螺母（24件）；
圓柱齒輪、擺線針輪、蝸輪調整、中間過渡傳動底板（各1件）；
（8）支座類：驅動源、負載、圓柱齒輪、擺線針輪、蝸輪；
（9）搭接組合聯接用標準件若干。
7、HX901轉矩轉速傳感器：額定轉矩10 N?m ，轉速范圍0-6000 r/min
HX901轉矩轉速傳感器一個：額定轉矩50N?m,轉速范圍0 – 6000r/min；
8、WKL-1A電流控制器，輸出電流0-1A。
9、配套工具一套，使用說明書和實驗指導書各一本，
三、實驗內容：
1、機械傳動方案設計；
2、機械傳動系統拼裝；提供40種以上傳動方案：
A、典型單一傳動
(1)圓柱齒輪傳動：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-圓柱齒輪減速箱-撓性爪型聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
(2)平帶傳動：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-平帶傳動-撓性爪型聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
(3)同步帶傳動：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-同步帶傳動-撓性爪型聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
(4)鏈傳動：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-鏈傳動-撓性爪型聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
(5)擺線針輪傳動：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-擺線針輪減速箱-撓性爪型聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
(6)蝸輪蝸桿傳動：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-蝸輪蝸桿減速箱-撓性爪型聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
(7)V帶傳動：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-V帶及帶輪組合-撓性爪型聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
(8)螺紋傳動（三種）：交流變頻電機-彈性柱銷聯軸器-蝸輪蝸桿減速箱-10N轉矩轉速傳感器-撓性爪型聯軸器-螺紋傳動裝置-撓性爪型聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
B．多級組合傳動
(1)平帶--圓柱齒輪傳動：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-平帶及帶輪組合-撓性爪型聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
(2)同步帶--圓柱齒輪傳動：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-同步帶及帶輪組合-撓性爪型聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
(3)鏈-圓柱齒輪傳動：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-鏈條及鏈輪組合-撓性爪型聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
(4)V帶-圓柱齒輪傳動：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-V帶及帶輪組合-撓性爪型聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
(5)V帶-鏈傳動：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-中間傳動組件-V帶傳動-中間傳動組件-鏈傳動-中間傳動組件-撓性爪型聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
(6)同步帶-鏈傳動：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-中間傳動組件-同步帶傳動-中間傳動組件-鏈傳動-中間傳動組件-撓性爪型聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
(7)平帶-鏈傳動：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-中間傳動組件-平帶傳動-中間傳動組件-鏈傳動-中間傳動組件-撓性爪型聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
(8)擺線針輪傳動-圓柱齒輪傳動：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-擺線針輪減速箱-撓性爪型聯軸器-圓柱齒輪減速箱-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
(9)鏈傳動-圓柱齒輪：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-鏈傳動-撓性爪型聯軸器-圓柱齒輪減速箱-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
(10)平帶傳動-圓柱齒輪：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-平帶傳動-撓性爪型聯軸器-圓柱齒輪減速箱-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
(11)同步帶傳動-圓柱齒輪：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-同步帶傳動-撓性爪型聯軸器-圓柱齒輪減速箱-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
(12)V帶傳動-圓柱齒輪：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器- V帶傳動-撓性爪型聯軸器-圓柱齒輪減速箱-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
(13)擺線針輪-平帶傳動：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-擺線針輪減速箱-撓性爪型聯軸器-平帶傳動-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
(14)擺線針輪-同步帶傳動：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-擺線針輪減速箱-撓性爪型聯軸器-同步帶傳動-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
(15)擺線針輪-鏈傳動：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-擺線針輪減速箱-撓性爪型聯軸器-鏈傳動-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
(16)擺線針輪-V帶傳動：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-擺線針輪減速箱-撓性爪型聯軸器- V帶傳動-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
(17)平帶傳動-擺線針輪 ：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-平帶傳動-撓性爪型聯軸器-擺線針輪減速箱-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
(18)同步帶傳動-擺線針輪：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-同步帶傳動-撓性爪型聯軸器-擺線針輪減速箱-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
(19)鏈傳動-擺線針輪：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-鏈傳動-撓性爪型聯軸器-擺線針輪減速箱-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
(20)V帶傳動-擺線針輪：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器- V帶傳動-撓性爪型聯軸器-擺線針輪減速箱-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
(21)圓柱齒輪-鏈傳動：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-圓柱齒輪減速箱-撓性爪型聯軸器-鏈傳動-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
(22)圓柱齒輪-平帶傳動：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-圓柱齒輪減速箱-撓性爪型聯軸器-鏈傳動-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
(23)圓柱齒輪-同步帶傳動：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-圓柱齒輪減速箱-撓性爪型聯軸器-同步帶傳動-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
(24)圓柱齒輪-V帶傳動：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-圓柱齒輪減速箱-撓性爪型聯軸器- V帶傳動-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
(25)鏈傳動-蝸輪蝸桿：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-鏈傳動-撓性爪型聯軸器-蝸輪蝸桿減速箱-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
(26)平帶傳動-蝸輪蝸桿：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-平帶傳動-撓性爪型聯軸器-蝸輪蝸桿減速箱-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
(27)同步帶傳動-蝸輪蝸桿：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-同步帶傳動-撓性爪型聯軸器-蝸輪蝸桿減速箱-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
(28)V帶傳動-蝸輪蝸桿：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器- V帶傳動-撓性爪型聯軸器-蝸輪蝸桿減速箱-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
(29)蝸輪蝸桿-鏈傳動：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-蝸輪蝸桿減速箱-撓性爪型聯軸器-鏈傳動-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
(30)蝸輪蝸桿-平帶傳動：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-蝸輪蝸桿減速箱-撓性爪型聯軸器-平帶傳動-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
(31)蝸輪蝸桿-同步帶傳動：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-蝸輪蝸桿減速箱-撓性爪型聯軸器-同步帶傳動-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
(32)蝸輪蝸桿-V帶傳動：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-蝸輪蝸桿減速箱-撓性爪型聯軸器- V帶傳動-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
學生還可根據自己的拼裝方案進行組裝，聯軸器可根據需要更換
3、機械傳動系統傳動參數：轉速、轉矩、功率效率的檢測及分析。
四、性能特點：
1、精確檢測傳動系統的傳動參數；
2、設計拼裝40種以上傳動系統；
3、集變頻調速技術、磁粉制動技術、檢測技術及應用計算機技術于一體，向學生展示了新技術成果；
4、智能型轉矩轉速傳感器以USB接口直接與PC機相連，將檢測數據直接送入分析軟件進行處理，體現了高度的技術集成。
五、軟件內容及特點：該軟件以C++為開發軟件，可描述傳動系統輸入、輸出的轉速、轉矩及功率變化隨負載變化的曲線，并可適時監測上述參數的數據窗口；
六、造型及表面處理：
1、大氣美觀、實物感強、加工精細；
2、金屬傳動件均發蘭處理、其他表面防銹處理加噴漆；
3、表面平整、光滑、清潔無劃痕和脫落斑點。
七、工控機配置：
“華北工控”工控機（RPC-600）：采用Intel 945GC+ICH7芯片組, P4 2.8G CPU、250G硬盤(7200轉)、DDR 1024MB內存,19'液晶顯示器，含PW-300工業電源，4個USB 2.0接口，一個10/100M自適應網卡，為USB和COM提供ESD保護;鍵盤鼠標、16X DVD光驅，提供4個PCI、7個ISA插槽
實驗臺主要配置
