JG-QG02B 鉗工實訓成套設備(2工位)
鉗工實訓成套設備是機電工程系專業基礎實訓室之一，該實習間主要面向機電系機電一體化技術、機械制造及其自動化、模具設計與制造、精密機械技術、計算機輔助設計與制造、數控技術、數控設備應用與維護等專業學生的實訓。鉗工實習是所有機電類專業的基礎實習課程。
一、概述
本公司生產鉗工實訓成套設備根據教學要求與多家工廠共同開發生產，該產品配備的鉗工工具通用化，標準化和專用化，可提高學生的操作技術和動手能力。鉗工大多是在鉗工臺上用手工工具操作，對工件進行加工。手工操作的特點是技術性強，加工質量的好壞主要取決于操作者技術水平的高低，它的工作范圍較廣，具有萬能性和靈活性的優勢且不受設備、場地等條件的限制，因此凡是采用機械加工方法不太適宜或難以進行機械加工的場合，通常由鉗工來完成，尤其是機械產品的裝配、調試、安裝和維修等更需要鉗工，所以說鉗工不僅是機械制造工廠中應用最廣泛的工種之一，因此鉗工實驗室設備也是各大院校，技校不可缺少的實訓教學產品。
二、結構及性能說明：
鉗工實訓成套設備主體采用鋼木結構，實訓平臺選用鋼架為支撐平面，以保證其穩定性，用優質三聚青氨板做為實驗臺面，化學性能穩定，美觀可靠，易于清理，用不銹鋼制作的掛板，用來掛放圖紙，穩定而彰顯實訓室的實用和品質。通過實訓，可以完成常用工具（錘、鋸、銼、鑿等）的認識和使用，熟練操作劃線、裝配、調試、安裝、維修等技能。

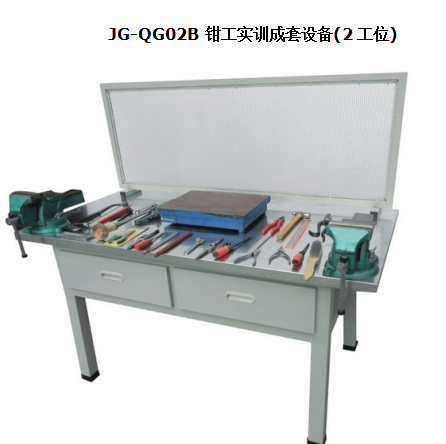

產品參考圖片：
三、主要技術參數
1. 鉗工桌臺面采用32mm厚刨花板壓制而成, 堅固耐用,韌性強.可根據用戶需求可選配1.2mm鍍鋅板放置于桌面上,效果更佳.
2. 桌腿采用60*60mm厚2mm的方鋼經噴丸處理精制而成,底腳采用高密度橡膠墊底.實驗桌結構美觀大方.
3. 桌面中間采用鋼絲網145*55cm隔離,可起到防護作用.還可用來掛貼工程圖紙.
4. 鉗工桌配置工具均采用國內知名品牌,質量可靠.
5. 實驗抽屜采用1.0mm鋼板焊制而成，并進行噴丸處理.
二、鉗工實驗室清單（2座）1張桌
序號 |
名 稱 |
規 格 |
單位 |
數量 |
1 |
鉗工桌（鋼木結構） |
150×75×80 |
張 |
1 |
2 |
臺虎鉗 |
5寸 |
臺 |
2 |
3 |
鋼鋸架 |
|
把 |
2 |
4 |
圓銼刀 |
8---12寸 |
套 |
1 |
5 |
半圓銼刀 |
8----12寸 |
套 |
1 |
6 |
方銼刀 |
8----12寸 |
套 |
1 |
7 |
扁銼刀 |
8----12寸 |
套 |
1 |
8 |
三角銼刀 |
8----12寸 |
套 |
1 |
9 |
劃線平板 |
300×400MM |
臺 |
1 |
10 |
榔頭 |
|
把 |
2 |
11 |
圓規 |
|
把 |
2 |
12 |
角尺 |
|
把 |
2 |
13 |
鋼尺 |
150 |
把 |
2 |
14 |
劃針 |
長120 |
支 |
2 |
15 |
內外卡鉗 |
|
套 |
1 |
16 |
三角刀 |
|
把 |
2 |
17 |
鏟刀 |
14寸 |
把 |
1 |
18 |
油石 |
|
塊 |
1 |
19 |
絲錐 |
M 6 8 10 12 14 |
套 |
1 |
20 |
扳牙 |
M 6 8 10 12 14 |
套 |
1 |
21 |
鑿子 |
|
個 |
1 |
22 |
什錦銼 |
|
套 |
1 |
23 |
手虎鉗 |
|
把 |
1 |
24 |
鋼鋸條 |
|
盒 |
1 |
25 |
活動扳手 |
200×24 |
把 |
2 |
26 |
鋼絲鉗 |
|
把 |
2 |
27 |
一字批 |
|
把 |
2 |
28 |
十字批 |
|
把 |
2 |
29 |
呆扳手 |
8 10 14 |
套 |
1 |
30 |
鐵皮剪刀 |
|
把 |
1 |
31 |
絲攻扳手 |
|
把 |
2 |
32 |
扳牙扳手 |
|
把 |
2 |
33 |
尖嘴鉗 |
|
把 |
2 |
34 |
鋼絲刷 |
|
把 |
2 |
注：校方如需用其它工具，臺鉆，砂輪等設備，本公司可按市場價格提供.
|
