JG-JD08 智能型家庭視聽影院綜合實驗室設備（DVD八合一）
二、技術指示
1、工作電源：AC220V±10%50Hz
2、外形尺寸：110高×80寬×160長cm
3、整機功率：＜0.5KVA
4、人身安全保護：輸入電源隔離，浮地設計，設備具有電壓漏電保護裝置，短路保護。

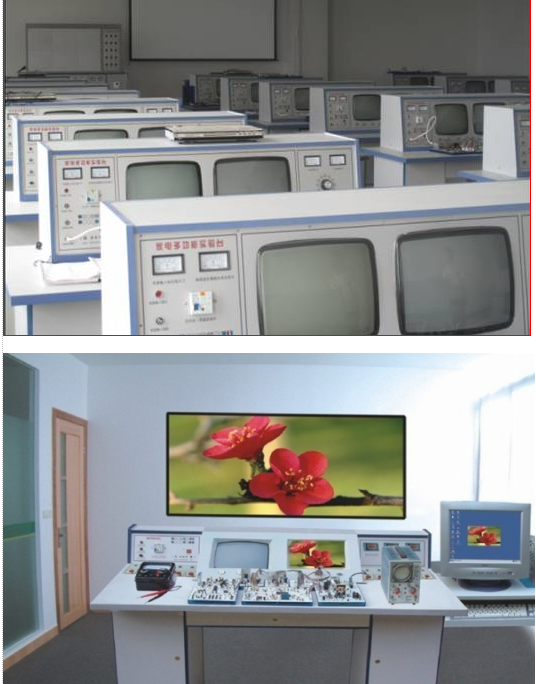

產品 JG-JD08 智能型家庭視聽影院綜合實驗室設備（DVD八合一） 參考圖片：
主要功能： JG-JD08 智能型家庭視聽影院綜合實驗室設備（DVD八合一）
（示波器需另外購買）
二、技術指示
1、工作電源：AC220V±10%50Hz
2、外形尺寸：110高×80寬×160長cm
3、整機功率：＜0.5KVA
4、人身安全保護：輸入電源隔離，浮地設計，設備具有電壓漏電保護裝置，短路保護。
三、功能
彩色電視機、電源采用光耦冷底板電源及AC輸入輸出保護功能。
1、彩色信號發生器：彩色信號發生器具有16種測試功能，即16種標準測試信號是來判答電視機的行、場線性是否正常，彩度、亮度、公共通道正常與否。
2、TA東芝二片彩色電視機：具有綠色字符顯示自動選臺，自動存臺，全自動遙控接收，PAL制等功能。電腦集成M50436，中段TA7680，解碼TA7698，伴音AN5655，場掃描AN5512，波段轉換LA7910。
3、收音機具有調頻調幅功能，集成采用XC1191，功效采用LA4440，LA4440具有過壓過流過熱保護。
4、DVD機：DVD機兼容DVCD、SVCD、MP3、VCD等功能。
5、圖像中頻38MH2，伴音中頻6.5MH具有U高頻頭，V高頻頭所有波段。UPC黑白電視機：中級UPC1366，伴音UPC1353，場掃描UPC1031。
6、數碼卡拉OK具有混響高低音，左右聲道調節功能，混響采用BA5096。
7、錄音機具有錄放功能，中放采用LA3220、功放采用LA4440。
8、I2C總線控制單片彩色電視機，是當今世界最先進的數字控制技術，開機關機為拉幕式，各種控制功能、調試、實驗、維修都是通過遙控器進入工廠狀態實驗，（如行幅、場幅、場線性、RGB三基色，AGC、AFC、設置AV1、AV2十字線等）都是利用遙控器進行實驗。主要集成LA76810、LC863328。
9、音響功率放大器，具有5.1聲道放大功能及帶楊聲器保護電路，數碼卡拉OK，具有前置放電路及卡拉OK混響電路。
10、環繞聲大功率音箱系統，由全透明音箱及左右聲道楊聲器組成。
(八合一)功能與實驗(機種配置)
(可直接完成以下機型原理的全部實驗)
1、數碼卡接OK、立體聲功效
2、全自動遙控彩色電視機(東芝二片)
3、TA集成黑白電視機
4、調頻調幅收音機
5、錄音機
6、彩色信號發生器
7、VCD視盤機/DVD
8、UPC黑白電視機
(八合一)全透明單元板配置：
1、1號板：收錄機，交流偏振蕩電路單元，調頻調幅收音機電路單元，錄音放音音頻放大電路單元，錄音機機芯電路單元。
2、2號板：黑白電視機，電源變壓器電路單元，整流濾波電路單元，黑白穩壓電源電路單元，立體聲功率放大電路單元
3、3號板：黑白電視機，場輸出電路單元，行輸出電路單元，同步分離行振蕩電路單元，視頻放大電路單元
4、4號板：黑白電視機，UPC黑白伴音功放電路單元，UPC黑白中放電路單元
5、5號板：黑白電視機，TA黑白伴音電路單元，TA黑白伴入大電路單元，TA黑白中放電路單元
6、6號板：黑白電視機，分立黑白電視機中頻放大電路單元，分立黑白伴音鑒頻電路單元
7、7號板：VCD視盤機，VCD電源視頻射頻電路單元，VCD接收電路單元，VCD顯示驅動按鍵電路單元
8、VCD機忒、解壓電路單元
9、數碼卡拉OK電路單元
10、彩色電視機行輸出一塊電路單元
11、彩色電視機場輸出一塊電路單元
12、彩色電視機視放一塊電路單元
13、彩色電視機高頻頭中放遙控電路單元
14、彩色電視機解碼亮度放大電路一塊單元
|
