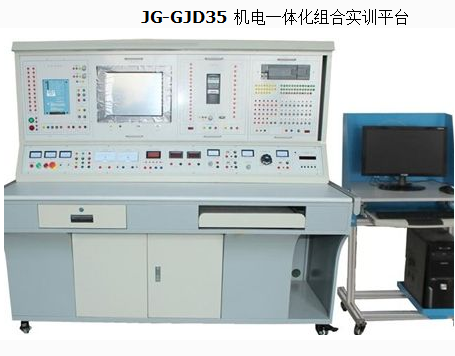

JG-GJD35 機電一體化組合實訓平臺

主要功能： JG-GJD35 機電一體化組合實訓平臺

一、產品特點
1、模塊式結構，掛箱更換方便，便于組織各種實訓項目及擴展新的實訓功能。
2、適合就業前及崗前綜合技能訓練，適合高級工技能培訓考核。
3、能進行小型工程項目設計、設備選型、安裝調試、操作模擬。
4、只需三相四線交流電源即可投入使用，實訓資源豐富、綜合性強，有效節約實訓用房。
5、安全性高，除配備電流型漏電保護器外，裝置設有單片機全程監控的過載或短路軟件截止保護功能，確保設備和人身安全。
三、技術性能
1.輸入電源: 三相四線(或三相五線) ～380V±10% 50Hz
2.工作環境: 溫度-10℃～+40℃　相對濕度＜85%（25℃）海拔＜4000m
3.裝置容量：＜2.0kVA
4.外形尺寸：160cm×70cm×157cm
四、系統組成

(一) DW01電源、儀器控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。為實驗提供交流電源、高壓直流電源、低壓直流電源及各種測試儀表等。具體功能如下：
1、主控功能板
(1) 三相四線電源輸入，經漏電保護器后，經過總開關,由接觸器通過起、停按鈕進行操作；
(2) 設有450V指針式交流電壓表三只，指示電源輸入的三相電壓；
(3) 定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數, 為學生實驗技能的考核提供一個統一的標準。

2、交、直流電源

(1) 勵磁電源：直流220V/0.5A，具有短路保護。
(2) 電樞電源：直流0～220V/2A連續可調電源一路，具有短路保護。
(3) 直流可調穩壓電源：0-30V/2A，具有短路軟截止自動恢復保護功能。
(4) 交流電源：設有單相調壓器一組，可得到交流0～250V可調電壓；

3、交、直流儀表

(1) 交流電壓表：0～500V帶鏡面交流電壓表一只，精度1.0級。
(2) 交流電壓表：0～5A帶鏡面交流電流表一只，精度1.0級，具有超量程報警、指示、切斷總電源等功能。
(3) 功率、功率因數表：由微電腦、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控制模式。為了提高測量范圍和測試精度，在硬、軟件上均分八檔區域，自動判斷、自動換檔。功率測量精度1.0級，電壓、電流量程分別為450V、5A，測量功率因數時還能自動判斷負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），可儲存15組數據，供隨時查閱。
(4) 直流電壓表：直流數字電壓表1只，測量范圍0～300V，三位半數顯，輸入阻抗為10MΩ，精度0.5級。
(5) 直流電流表：直流數字電流表1只，測量范圍為0～5A，三位半數顯，精度0.5級，具有超量程報警、指示、切斷總電源等功能。

（二）實驗桌

實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、而磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖）。

（三）實訓組件

1、PLC實訓組件

（1）三菱系列

配置三菱FX1N-40MT PLC主機，內置數字量I/O（24路數字量輸入16路數字量輸出），F(xiàn)X1N-485BD通信模塊，F(xiàn)X0N-3A模擬量模塊（2路輸入/1路輸出），，配套SC-09通信編程電纜。

2、網孔板及器件：

規格為410mm×600mm，在網孔板上學會電氣控制系統中各元器件的布局規劃、安裝、調試技能，接近工業現場。器件配有：交流接觸器3只、時間繼電器1只、按鈕3只、熱繼電器2只、斷路器1只、接線排20孔。

3、電機導軌及光碼盤測速系統

含光碼盤測速系統（配有進口光電編碼器）一套，不銹鋼導軌1幅，道軌平整度好，無應力變形，同心度好。

4、工控組態軟件一套：

打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，并進行實訓動態跟蹤教學。

5、交流電機一臺，380V Y/△接法

6、實訓模型

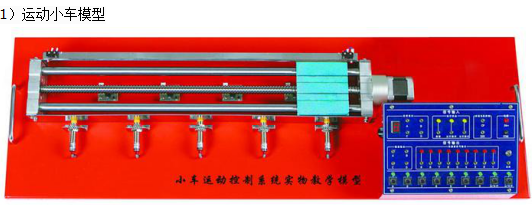

1）運動小車模型


小車運動控制系統實訓模型由運動小車、滾珠絲桿傳動機構、步進電機及驅動器、光電傳感器、接近開關、開關電源等組成，通過傳感檢測、PLC編程，實現傳動控制、鍵值優化比較行走控制、定向控制、定位控制、加減速控制、報警運行控制、點動控制、位置顯示控制，該系統外觀精美，體積緊湊，重量輕，堅固又相對精巧，行程范圍：0.6米，裝有4只光電傳感器、5只接近開關和2只行程開關進行位置反饋。實訓系統能滿足大中專院校可編程控制器技術的教學、課程設計和畢業設計

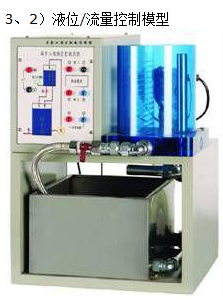

2）液位/流量控制模型


液位/流量控制實訓對象系統”作為PLC控制系統的一個物理模型，是由有機玻璃水箱、微型水泵、儲水槽、手動閥門、液位傳感器和電氣控制箱組成。

水泵由一功率放大電路來驅動，儲水箱中的水從有機玻璃水箱頂部進入，底部用一手動閥門控制出水的流量。用擴散硅壓力變送器來檢測液位，輸出4～20mA標準信號，通過PLC可編程控制器可實現液位的開關和閉環控制，它可作為學校老師和科研技術人員作為研究PLC算法控制的一個實訓平臺。

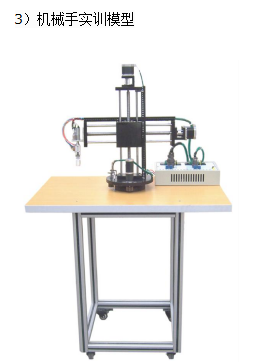

3）機械手實訓模型

①、組成及特點：

A、機械手實驗裝置由底座、旋轉底座、氣動部分、三維（X、Y、Z）運動機械及電氣控制等四部分組成。氣動部分由電磁閥和氣缸組成。三維運動機械部分是一個采用滾珠絲杠傳動的齒輪傳動相結合的模塊化結構，用于實現定位功能。
B、電氣控制由步進電機驅動器、電源、傳感器等組成。
C、通過傳感器信號采集，PLC編程，實現對步進電機、直流電機、電磁閥進行較復雜的位置控制、時序邏輯控制及開關控制等功能。
D、能完成PLC主機網絡及MCGS工控組態棒圖動態跟蹤實驗教學。
②、通過編程，可實現如下實驗功能
開機復位、橫軸前伸/縮回、豎軸上升/下降、底盤旋轉、手旋轉、手張開/夾緊，通過編程，使上述功能按一定順序排列即可完成將一定范圍內的物品轉運到指定位置。

四、實訓項目

（六）PLC、變頻器、觸摸屏綜合應用技能實訓
33.變頻器功能參數設置與操作
34.變頻器報警與保護功能
35.外部端子點動控制
36.變頻器控制電機正反轉
37.多段速度選擇變頻調速
38.變頻器無級調速
39.基于外部模擬量(電壓/電流）控制方式的變頻調速
40.瞬時停電啟動控制
41.PID變頻調速控制
42.PLC控制變頻器外部端子的電機正反轉
43.PLC控制變頻器外部端子的電機運行時間控制
44.基于PLC數字量控制方式的多段速
45.基于PLC模擬量控制變頻開環調速
46.基于PLC通信方式的變頻器開環調速
47.基于PLC通信方式的速度閉環控制
48.基于PLC模擬量方式的變頻器閉環調速
49.變頻器恒壓供水系統的模擬
50.基于觸摸屏控制方式的基本指令編程練習
51.基于觸摸屏控制方式的LED控制
52.基于觸摸屏控制方式的溫度PID控制
53.PLC、觸摸屏與變頻器通信控制
54.基于MCGS的現場總線網絡通信技術
