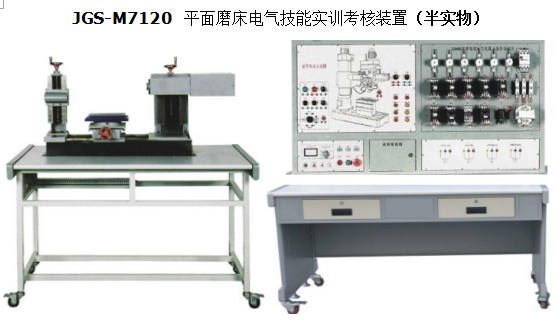

JGS-M7120 平面磨床電氣技能實訓考核裝置 （半實物）

本裝置由電源控制部分、機床電氣控制部分、半仿真機床實物部分構成。電源控制部分包括實訓定時、定時報警、安全用電自動控制等，機床電氣控制部分把整臺機床內部電器裝在正面面板上，能直觀地觀察機床工作時各電器的動作狀況。故障點在面板上設有相應測試點，供實訓考核者測試用。仿真機床部分能模擬機床各種運動。通過本裝置的實訓能使學員掌握機床常見故障的現象、故障產生的大概部位，熟練掌握機床電路工作原理，其是維修電工初、中、高級技能鑒定的理想設備。
一、技術性能
1、輸入電源：三相四線（380V±10% 50Hz）
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃)
3、裝置容量：＜1KVA
4、重 量：150kg
5、外形尺寸：1800mm×700mm×1250mm
二、裝置構成
（一）主控屏
1、三相四線電源輸入，通過漏電保護器接通總開關,由接觸器通過啟動、停止按鈕進行操作。
2、設有450V指針式交流電壓表三只，指示電源輸入的三相電源電壓，并有三只指示燈指示實訓臺與外部電源的通斷。
3、三相四線電源輸出，具有單片機全程監控相間、線間過載或短路自動切斷總電源。
4、智能型故障設置與大屏幕液晶答題器：
操作單元：
操作單元電路板（與顯示屏一體）、鍵盤。
操作單元采用多重保護設計；雙電源直流 12V 輸入； 128X64LCD 顯示；8 路開關量報警輸入，最多 48 路繼電器控制；操作單元可以不聯網進行脫機考核；可以自動評分；有報警時顯示屏提示。
主要有以下操作功能：
（1）學生入口：學生解除故障時使用，可以查詢考核剩余時間。
（2）教師入口：設置故障、. 解除所有故障、設置考核時間、修改登錄密碼、設置設備號。
教師入口需要登錄密碼。
（3）分數查詢：查詢學生的當前得分情況。
（4）學號查詢：查詢教師通過計算機設置的學號。
（5）設備號查詢：查詢本機設備地址，每個操作單元有設備地址。
（6）考核時間開始：用于教師設置完畢考核時間后，考核開始倒計時。
（二）機床電器裝載板：安裝機床電器、故障設置盒及故障測試孔。
（三）仿真機床一臺，通過電纜與機床電器裝載板相連接，演示機床的各種動作。
（四）實訓桌：桌體為鐵質雙層亞光密紋噴塑，桌面防火、防水、耐磨高密度板。
三、實訓項目與目的
1、熟悉常用低壓電氣的機構、原理；
2、通過觀察機床模擬運動，了解機床的真實運動狀況；
3、掌握機床電器控制原理及各種保護裝置；
4、掌握機床常見故障發生部分現象及排除方法。
四、故障點設置一覽表

	系列機床電氣考核設備
1機床電氣電路仿真實訓考核裝置	13網孔型 萬能機床電路實訓考核鑒定裝置
2臥式鏜床實訓及技能考核裝置	14智能型四合一機床電氣控制技能實訓考核鑒定裝置
3搖臂鉆床電氣技能培訓考核實驗裝置	15綜合機床電氣電路實訓考核鑒定裝置 （四個機床電路 ）
4機床電氣技能實訓考核鑒定裝置 （四合一）	16綜合機床電氣電路實訓考核鑒定裝置
5機床電氣控制技術及工藝實訓考核裝置（網孔板）	17電動葫蘆電氣技能實訓考核裝置 （半實物）
6機床電氣線路(四合一）考核實訓裝置	18平面磨床電氣技能實訓考核裝置 （半實物）
7機床網孔配線實訓臺	19普通車床電氣技能實訓考核裝置 （半實物）
8龍門刨床電氣技能培訓考核實驗裝置	20橋式起重機實訓裝置
9平面磨床電氣技能培訓考核實驗裝置	21萬能外圓磨床電氣技能實訓考核裝置 （半實物）
10普通車床電氣技能培訓考核實驗裝置	22萬能銑床電氣技能實訓考核裝置 (半實物)
11萬能銑床實訓及技能考核裝置	23臥室鏜床電氣技能實訓考核裝置 （半實物）
12網孔型 萬能機床電路實訓考核鑒定裝置 （含PLC、變頻器）	24搖臂鉆床電氣技能實訓考核裝置 （半實物）
