JG -DLX02 電測儀表工培訓考核裝置
主要功能：JG -DLX02 電測儀表工培訓考核裝置
供配電技術實訓室是電氣自動化技術及相關專業的專業核心技能培養的實訓場地，是基于電工技能之上的供配電技術專業技能訓練的基地。
主要設備：工廠供電技術實訓裝置、電力系統綜合自動化技能實訓考核平臺、線路繼電保護柜、繼電保護測試儀。
能力培養：本實訓室主要培養學生對電力系統中發電機的啟動、并網、帶負荷穩定運行等的操作和控制技能，以及對電力系統線路故障時的綜合分析和故障處理能力；對供配電系統中35kV總降壓變電所、10kV高壓配電所及車間用電等電氣一次系統的投切操作、倒閘操作以及運行控制的能力；訓練學生安裝和使用工廠供電系統的繼電保護裝置、備用電源自動投入裝置的能力；培養學生對變壓器、電動機組、電流互感器、電壓互感器的維護和檢修能力。
教學功能：本實訓室主要承擔《供配電技術》實訓教學任務和《電力系統綜合自動化》實訓教學任務等，該實訓室可以實施對電力系統中發電、輸電、送電和配電各環節中職業技能的“教－學－做－練”一體化的教學訓練活動。
實訓項目：發電機組的起動與運轉、同步發電機勵磁控制、準同期并列、電力系統暫態穩定實訓、同步發電機實訓。模擬工廠供電倒閘操作、工廠高壓線路及高壓電動機的繼電保護實訓、工廠供電系統的自動裝置實訓等。

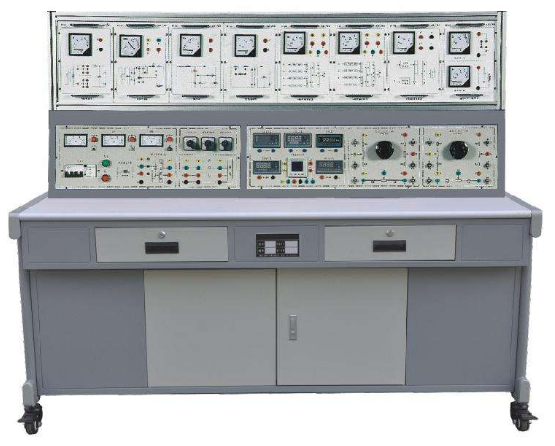

JG -DLX02 電測儀表工培訓考核裝置
電測儀表工培訓考核裝置是根據《中華人民共和國職業技能鑒定規范·電力行業（電測儀表）》，參考電力行業職業技能鑒定指導中心所編寫的電測儀表工培訓大綱、題庫而研制生產的。整套裝置包含不同種類、不同結構的電測量指示儀表、數字儀表、變送器、交直流數字儀表的原理實驗組件，可作為電力行業電測儀表工初級至高級技師的培訓考核裝置。本裝置能完成安裝式電表工作原理與量程擴展，數字儀表工作原理，電測量指示儀表、實驗室用電測儀表、直流電工儀器、數字儀表及電量變送器的檢定、測試、調試等實訓項目。也可用于其他行業對電工儀表知識的培訓考核，包括高校、中專、技�！半姎鉁y(cè)量”類課程的實驗、實訓和考核。
一、特 點
1. 儀表種類多樣，滿足電測儀表工從初級到高級技師的培訓考核要求，用戶可根據不同需求進行選擇
2. 電流、電壓互感器與凸輪開關配合，可完成多種形式的電表接線實訓
3. 實訓臺內各種電壓調節、電流調節、頻率調節、檢定裝置等設備配套齊全
4. 提供多功能、高精度虛擬儀表（代替數字顯示多用表）和直流電位差計作為標準的兩種檢定方法
二、技術性能
1、工作電源：三相五線 AC380V±10% 50Hz
2、整機容量：<40KVA
3、外形尺寸：180mm×720mm×1100mm
三、培訓項目
1. 安裝式電表工作原理與量程擴展、數字儀表工作原理
(1) 磁電系電流表原理與量程擴展
(2) 磁電系電壓表原理與量程擴展
(3) 數字式直流電壓表
(4) 數字式直流電流表
(5) 數字式交流電壓表
(6) 數字式交流電流表
2. 電測量指示儀表的檢定、測試、調試、修理
(7) 安裝式電流表
(8) 安裝式電壓表
(9) 安裝式單相有功功率表
(10) 安裝式單相無功功率表
(11) 安裝式單相功率因數表
(12) 安裝式三相有功功率表
(13) 安裝式三相無功功率表
(14) 安裝式三相功率因數表
(15) 安裝式頻率表
(16) 安裝式整步表
(17) 萬用表
(18) 嵌形表
(19) 實驗室用電流表
(20) 實驗室用電壓表
(21) 實驗室用功率表
(22) 實驗室用頻率表
4. 直流電工儀器的檢定、測試、調試、修理
(23) 標準電池
(24) 標準電阻
(25) 直流電阻箱
(26) 直流電橋
(27) 直流電位差計
(28) 直流分壓箱
5. 數字儀表的檢定、測試、調試、修理
(29) 直流數字電壓表
(30) 直流數字電流表
(31) 交流數字電壓表
(32) 交流數字電流表
6. 電量變送器的檢定、測試、調試、修理
(33) 電流變送器
(34) 電壓變送器
|
