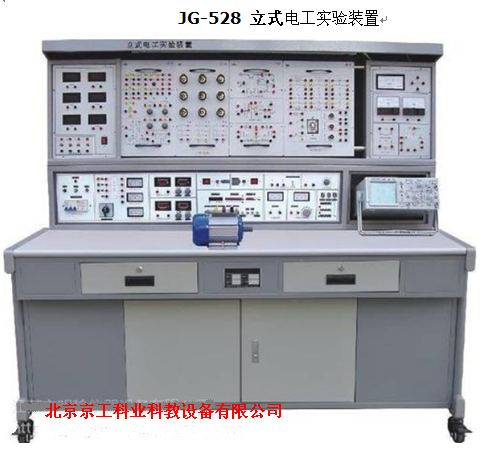

JG-528 立式 電工實驗裝置

一、產品的特點：
　　 立式電工實驗裝置具有較完善的安全保護措施，較齊全的功能。電工、電氣控制實驗器件采用適應強的模塊式掛箱；在實驗屏上完成實驗，實驗方法靈活，動手能力強，實驗連線接點接觸可靠，符合不同深度，不同廣度的教學要求。數電、模電在九孔通用電路板掛箱上完成，根據實驗復雜程度選取掛箱個數，根據實驗電路在通用電路板上拼插實驗電路，實驗元件制成透明盒體，直觀性好，盒蓋印有元件符號，線條清晰美觀。盒體與盒蓋結合采用較科學的壓卡式結構，維修、更換元件拆裝方便。該實驗臺結構合理，學校可隨時按需要增添新的模塊掛箱，靈活、經濟。

主要功能： JG-528 立式 電工實驗裝置

二、實驗臺、實驗屏和實驗操作桌結構及功能：
1 、實驗臺構成與能
1.1. 電源及參數
1.1.1 輸入電源 : 三相四線電源，輸入時指示燈亮
1.1.2 電源輸出：有保險絲和漏電保護開關二級保護功能。
A 組 : 單、三相可調交流電源，提供三相 0 ～ 380V 連續可調的交流電源，同時可得至 0 ～ 250V 單相可調電源 ( 配有一臺 1.5KVA 的三相自耦調壓器，配有三只指針式交流電壓表，指示調壓器輸出電壓 ) 。
B 組 : 低壓交流電壓 3 － 24V 分七檔可調，最大輸出電流 1.5A ，電流表指示。
C 組 : 低壓直流穩壓電源，電壓 5V ，電流 0.5A ，電流表指示。
D 組 : 雙路穩流穩壓電源，二路輸出電壓均為 0 ～ 30V ，由多圈電位器連續調節，輸出最大電流為 1.5A ，每路電源輸出有 0.5 級數字電流表、電壓表指示。電壓穩定度 <10 － 2 ，負載穩定度 <10 － 2 ，紋波電壓 : <5mV 。
E 組 : 單相交流市電輸出，供用戶自備設備使用。
1.2 函數信號發生器 :
1.2.1 波形 : 正弦波、三角波、方波脈沖波、鋸齒波、 TTL 方波、矩形波。
1.2.2 頻率范圍 : 由 0.1Hz 到 2MHz ，分七個頻率檔級。
1.2.3 正弦波失真度 :10-30Hz<3% 30Hz-100KHz≤1%
1.2.4 方波響應 : 前沿 / 后沿 ≤100nS （開路）
1.2.5 最大輸出幅度 ( 開路 ) ： f 1.2.6 直流偏置 ( 開路 ) ： ±l0V
1.2.7 輸出阻抗 Z ： Z0=50Ω±5Ω
1.2.8 占空比 : 脈沖與鋸齒波上升、下降沿可連續變化，范圍 10% ～ 90 ％。
1.2.9 壓控振蕩 (VCF) ：加外加直流電壓 0--±5V 變化時，對應的頻率變化大于 l00:1 。
1.2.10 輸出衰減 :20dB 40dB 60dB
1.3 頻率計數器 :
1.3.1 測頻范圍 :lHz ～ l00MHz 。
1.3.2 閘門時間 :0.01S 、 0.1S 、 1S 、 10S
1.3.3 輸入阻抗 (AC 耦合 ) ：電阻分量約 500KΩ ，并聯電容約 100P 。
1.4 單次脈沖 : 每次可輸出一對正負脈沖。
1.5 音頻功率放大器：輸入音頻 電壓不低于 10mV ，輸出功率不小于 1W ，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。
1.6 七段譯碼器： 3 組七段譯碼器及對應譯碼顯示數碼管。
1.7 絕緣電阻： >5MΩ
1.8 漏電保護：漏電動作電流 ≤30MA
２、實驗屏：
2.1 外測直流電流表：精度０ . ５級，三位半數字式顯示，測量范圍０～ 1000uA 。
2.2 外測直流電流表：精度０ . ５級，三位半數字式顯示，測量范圍０～ 10mA 。
2.3 外測直流電流表：精度０ . ５級，三位半數字式顯示，測量范圍０～ 100mA 。
2.4 外測直流電流表：精度０ . ５級，三位半數字式顯示，測量范圍０～ 1000mA 。
2.5 外測交流電流表：精度０ . ５級，三位半數字式顯示，測量范圍０～ 100mA 。
2.6 外測交流電流表：精度０ . ５級，三位半數字式顯示，測量范圍０～ 1000mA 。
2.7 四路電流插座：與配備的電流插頭配套使用，在實驗中實現一表多測。
2.8 指針式功率因數表：外測實驗電路功率因數， 2.5 級。
2.9 指針式 ±100uA 電流表， 1.5 級，外測。
2.10 指針 10mA 電流表， 1.5 級，外測。
2.11 實驗變壓器： 100W ， 220V/36V+110V ，接線端已由面板接線柱引出，實驗方便。
2.12 日光燈照明、實驗二用電路：由選擇開關控制日光燈為實驗用或照明用。實驗端口已通過接線柱引出，鎮流器、日光燈、啟動器已裝在實驗屏內。
2.13 實驗屏中部：實驗模塊掛箱實驗時安放位置。掛箱調換，安放方便。
3 、實驗操作桌：加強型雙面防火板制成，不變形、不褪色，造型美觀大方，左右有抽屜，存放工具，下邊為存放柜，用于存儲元器件。
三、構成與配備
（ 1 ）構成：實驗裝置由實驗屏、實驗模塊掛箱、實驗操作桌構成。一臺二座，規格： 160×70×172cm
1 、實驗屏：左側為測量電表及電流插座，右測為實驗變壓器，日光燈實驗電路、功率因數表等，中部為實驗時放置掛箱。
2 、實驗臺：由電源、信號源、安全保護裝置構成。
3 、實驗操作桌：桌面實驗時放置實驗器件，下部為儲存柜儲存實驗器件用。
4 、實驗模塊掛箱：
ZSY-01 電流源 — 電壓源轉換電路、受控源特實驗電路、直流實驗電路組成。
ZSY-02 由常用分立元件， RC 選頻網絡測定單元組成。
ZSY-03 三相負載
ZSY-04 繼電控制一單元
ZSY-05 繼電控制二單元
（ 2 ）器材配備 ( 每臺 2 座 ) ：
1 臺 180W 三相電動機， 1 只 MF500 萬用表， 2 套電烙鐵及烙鐵架， 40 根疊插式實驗連接線， 1 套工具， 2 張學生凳。
（ 3 ）用戶自備器材：示波器（型號不限），毫伏表，滑線變阻器。
四、實驗項目：

1 ．常用電工儀表的使用
2 ．線元件與非線元件的伏安特性
3 ．直流電路電壓與電位的研究
4 ．基爾霍夫定律的驗證
5 ．迭加原理與互易定理的驗證
6 ．代文寧定理與諾頓定理的驗證
7 ．電壓源與電流源的等效變換
8 ．受控源的研究
9 ．一階電路的響應
10 ．二階電路的響應
11 ．研究 LC 元件在直流電路和交流電路中的特
12 ．交流電路參數的測量
13 ．正弦交流電路 RLC 元件的特
14 ． RL 及 RC 串聯電路實驗
15 ． RLC 串聯諧振電路
16 ．日光燈電路連接
17 ．改善功率因數實驗
18 ．互感的測量
19 ．三相電路及功率的測量
20 ． R-C 選頻網絡實驗
21 ．二端口網絡的研究
22 ．單相變壓器實驗
23 ．三相異步電動機的使用與起動
24 ．三相異步電動機的正、反轉
25 ．三相異步電動機的 Y- △ 起動
26 ．三相異步電動機的順序控制
27 ．三相異步電動機的能耗制動

配置清單（每臺）：
