JGKY-13 小容量晶閘管直流調速系統實訓考核裝置

概述
小容量晶閘管直流調速系統實訓考核裝置 采用通用的小容量晶閘管直流調速電路，主電路為單相橋式半控結構，系統采用電壓負反饋和電流正反饋控制，并具有電流截止負反饋環節和串聯微分校正網絡。該裝置符合國家新《職業標準》和中華人民共和國勞動與社會保障部新頒發的 “ 實訓設備行業標準 ” ，適合于各類中等職業技術學校。勞動培訓及技能鑒定單位的教學培訓和維修電工的中 / 高級實操考核和技能鑒定使用。
該裝置需留有擴展接口、漏電保護及專門的故障設置箱，可自備機組構成單閉環有靜差直流調速控制系統，可根據教學、考核的要求隨機設置故障點。
二、技術性能
1 、輸入電源：三相四線 (380V+_1 0 ％ 50Hz)
2 、交流電源：單相 AC220V 50Hz
3 、整流輸出電壓： DC 180V
4 、最大輸出電流： DC2A
5 、勵磁電壓： DC180V
6 、調速范圍： D=10
7 、靜差率 S 小于或等于 10%
8 、工作環境溫度范圍 -10 ℃ 至 +40 ℃ 相對濕度小于 85% （ 25 ℃ ）海拔小于 4000 米
9 、裝置容量小于或等于 1.5KVA

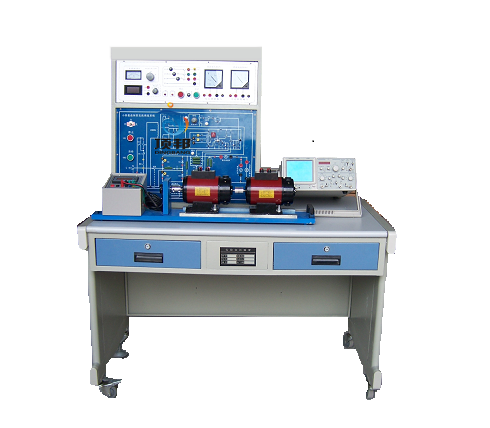

產品JGKY-13 小容量晶閘管直流調速系統實訓考核裝置 參考圖片：

主要功能： JGKY-13 小容量晶閘管直流調速系統實訓考核裝置

（裝置參考圖片，示波器自配）

三 、裝置的基本配置
1 ． DMO1 電源控制屏
（ 1 ）交流電源：三相～ 380V 電源 ( 具有輸出短路保護 ) 。
（ 2 ）直流電源： 220V /0 ． 5A 直流勵磁電源，為直流發電機提供勵磁電源，帶數字顯示。
（ 3 ） 測量式儀表
1) 交流電壓表一只：可通過其下方的波段開關切換指示三相電網輸入線電壓，精度 1.0 級
2) 直流電壓表一只：鏡面精密指針式直流電壓表 (±300V ，精度 1.0 級
3) 直流電流表一只：帶鏡面精密指針式直流電流表 (±2A ，精度 1.0 級 )
（ 4 ）故障設置箱：可設置不低于 10 個故障點。
（ 5 ）人身安全保護體系：電壓型漏電保護器，電流型漏電保護裝置，實訓連接線及插座，控制屏兩側設有單相三極 220V 的電源插座及三相四極 380V 的電源插座等。
2 ． DM02 實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防水、防火、耐磨高密度板，設兩個大抽屜，用于放置工具、存放部件及資料等。并設四個萬向輪和四個固定調節機構，便于移動和固定。
3 ． DQ03-1 不銹鋼電機導軌、 1024 光碼盤測速系統及智能數顯轉速表
包括日本歐姆龍 1024 光電編碼器，智能數顯轉速表及固定電機的不銹鋼導軌等。不銹鋼導軌平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與電機之間連接的同心度偏差不超過 ±5 絲，電機運行噪聲小，實驗參數典型，能較好滿足實驗要求。
4 ． DQ09 直流并勵電動機
5. DQ07-1 直流發電機
6. DQ26-1 電阻負載箱
7. SY07 實驗連接線
實驗連接線：根據不同實驗項目的特點，配備兩種不同的實驗聯接線，強電部分采用高可靠護套結構**插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實驗的安全及合理性。
四、本裝置可完成的實訓項目
1 ．熟悉單結晶體管原理和使用
2 ．單結晶體管觸發電路的調試與測量
3 ．單閉環有靜差直流調速控制系統操作實訓
4 ．單閉環有靜差直流調速控制系統參數的測量
5 ．單閉環有靜差直流調速控制系統故障的檢修
五、裝置配備清單
