序號

配置名稱

技術參數

數量

1

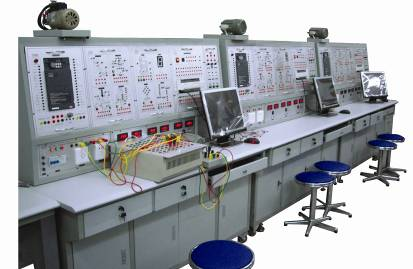

實訓臺

1、尺寸規格：1940×800×780mm（長×寬×高）。

2、技術要求：桌身采用優質冷軋板精加工，經過酸洗、磷化、噴塑處理，外觀光澤大方，經久耐用。桌面采用25mm厚中纖板壓貼進口可彎曲防火板，臺面前呈鴨嘴形。實驗桌底部分安裝有四個帶剎車的萬向滾輪，移動方便。臺面采用25mm厚中纖板，表面壓貼進口可彎曲防火板，防熱防腐蝕，臺面前側鴨嘴形。桌面鋪設PVC防靜電桌墊，透明無異味。

1

2

實訓屏

1、實訓屏

（1）尺寸規格：1540×300×710mm（長×寬×高）；

（2）實訓屏采用優質冷軋板精加工，經過酸洗、磷化、噴塑處理，外觀光澤大方，經久耐用。

（3）實訓上層用于懸掛實訓模塊，下層安裝控制電源。

2、實驗屏設計

（1）漏電保護總電源開關1只；

（2）三相電源指示燈3只；

（3）熔斷器3只；

（4）交流380V電源輸出2組（插座輸出和疊插接口輸出）；

（5）交流220V電源輸出2組（插座輸出和疊插接口輸出）；

（6）直流24V直流穩壓電源2組（數字顯示電壓表、電流表）；

（7）直流0～5V可調電源輸出2組（數字顯示電壓表、電流表；調節電位器采用高精度多圈電位器）；

（8）4-20ma信號源1組（數字顯示表；調節電位器采用高精度多圈電位器）；

1

3

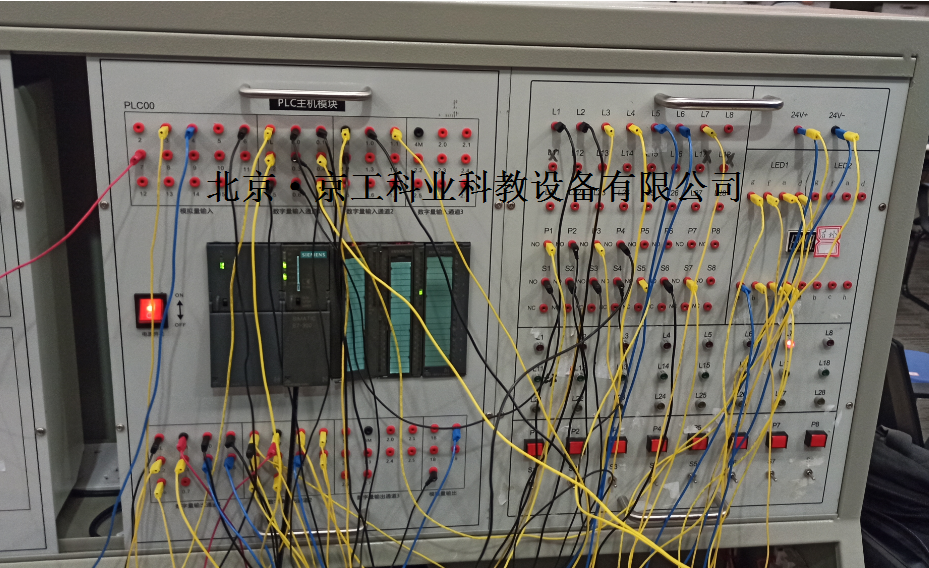

PLC主機模塊 （S7-300 系列）

（1）PLC：西門子S7-314C-2DP（集成Profibus接口）。

（2）晶體管輸出方式。

（3）數字量輸入24點/輸出24點（CPU集成點32點，擴展16點）；

（4）集成模擬量輸入2通道，模擬量輸出2通道

（5）配置2A電源模塊；

（6）配置安裝機架、連接器、存儲卡等必要配件。

（7）所有數字量和模擬量輸入及輸出點，引出至模塊面板，利用疊插式導線連接實訓。數字量輸出點通過微繼電器轉接后引出，印刷標識與PLC模塊一致。預留1個通道不連接繼電器，用于溫度控制實驗。

（8）配置數據通訊電纜、編程軟件。

1

4

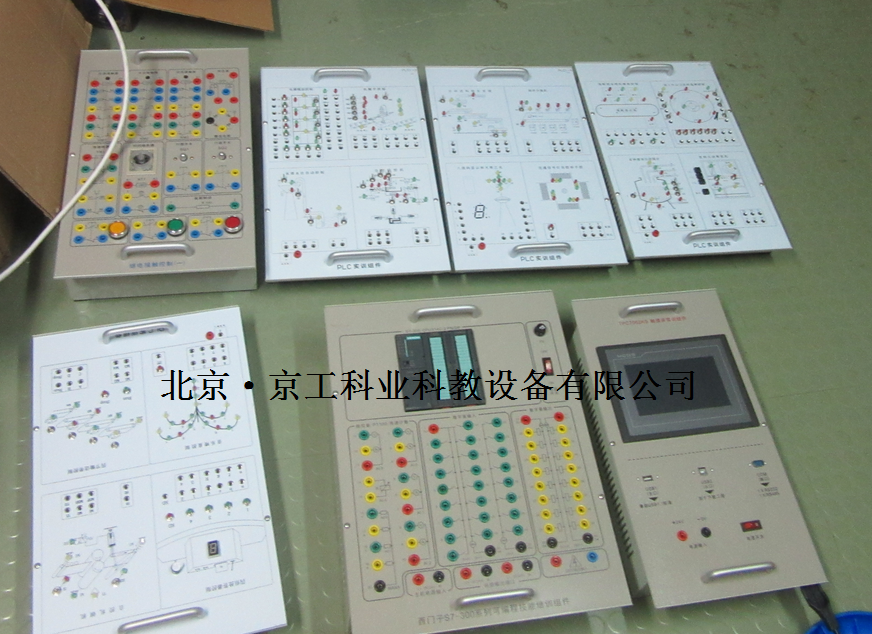

模擬實訓模塊1

（1）采用彩色LED燈模擬電機、電磁閥等執行元件；

（2）機械手模擬控制（7段譯碼器顯示狀態）、四層電梯模擬控制。

1

5

模擬實訓模塊2

（1）采用彩色LED燈模擬電機、電磁閥等執行元件；

（2）交通燈模擬控制、皮帶運輸機模擬控制、雙面鉆模擬控制。

1

6

模擬實訓模塊3

（1）采用彩色LED燈模擬電機、電磁閥等執行元件；

（2）電鍍生產線模擬控制、洗衣機模擬模擬控制。

1

7

模擬實訓模塊4

（1）采用彩色LED燈模擬電機、電磁閥等執行元件；

（2）水塔水位控制、成型機控制、液體混合控制、軋鋼機控制。

1

8

模擬實訓模塊5

（1）采用彩色LED燈模擬電機、電磁閥等執行元件；

（2）電機模擬控制、數值運算、8站小車控制、天塔之光控制。

1

9

模擬實訓模塊6

（1）接觸器4只，主觸頭3對，輔助出頭5對；

（2）熱繼電器1只；

（3）中間繼電器6只；

（4）時間繼電器1只；

1

10

模擬實訓模塊7

（1）采用彩色LED燈模擬電機、電磁閥等執行元件；

（2）磨床電氣控制模擬、車床電氣控制模擬。

1

11

模擬實訓模塊8

（1）采用彩色LED燈模擬電機、電磁閥等執行元件；（2）銑床電氣控制模擬、鏜床電氣控制模擬。

1

12

模擬實訓模塊9

（1）紅色按鈕3只；

（2）綠色按鈕3只；

（3）扭子開關3只；

（4）熔斷器（帶熔絲）3只。

1

13

變頻器主機模塊

1、變頻器主機模塊

（1）變頻器主機，西門子MM440系列，Pe=0.75Kw，Ue=380V，矢量控制；

（2）所有端口引出至掛箱面板，控制端口引出插口類型與PLC輸入輸出端口類型一致，與主回路端口連線不能通用。

2、控制電機

（1）帶負載調節裝置，可進行負載大小無極調節。

（2）電機參數：Pe=0.75Kw，Ue=380V，三相異步型。

（3）配裝高分辨率光電編碼器。

3、光電測速表

（1）采用微型計算機技術，光電技術和抗干擾技術等多項先進技術，無需接觸就能準確地測量出轉速值顯示器。

（2）5位10mm液晶顯示屏測試范圍：2.5～99,999 轉/分（r/min）；

（3）分辨率：0.1轉/分（2.5～999.9轉/分）1轉/分（1000轉/分以上）；

（4）測量精度：±（0.05%n+1d） 采樣時間：1.0秒（60轉/分以下）；工作電源：DC5V（兩節五號干電池）。

1

14

觸摸屏模塊

（1）400MHzCPU，128MB內存；16:9寬屏，10寸，65536色TFT LCD，分辨率800×480；2個COM端口，1個USB2.0接口；COM1及COM3[RS485]2W支持MPI187.5K。

（2）配套觸摸屏組態軟件。

（3）配套數據通訊電纜。

1

15

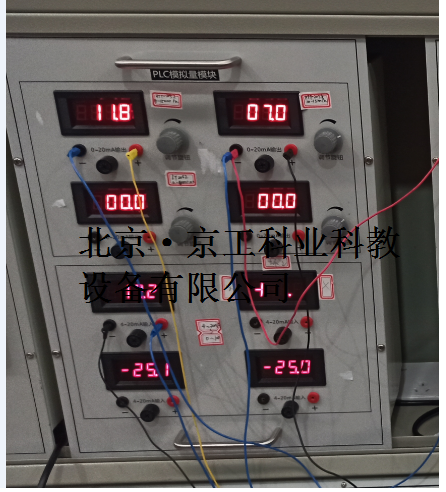

模擬量板

1、4個模擬量輸入信號（可調旋鈕，0-20mA，對應顯示值0.0-100.0）；

2、4個模擬量輸出信號（4-20mA，顯示值0.0-100.0）；

3、220V供電；

4、各模擬信號均為獨立穩定信號，無干擾；

5、電流顯示全量程誤差不超過2%。

16

開關量板

開關量板

1、4個不自鎖按鈕開關（P1-P4）；

2、4個帶自鎖按鈕開關（P5-P8）；

3、8個撥動開關（S1-S8）；

4、8個輸出,發光二極管（紅色，L01-L08）；

5、8個輸出,發光二極管（黃色，L11-L18）；

6、8個輸出,發光二極管（綠色，L21-L28）；

7、兩個數碼二極管（LED1，LED2），共陽極供電；

17

附件

（1）實訓指導書及可編輯電子文檔；

（2）軟件（編程軟件、調試軟件等）；

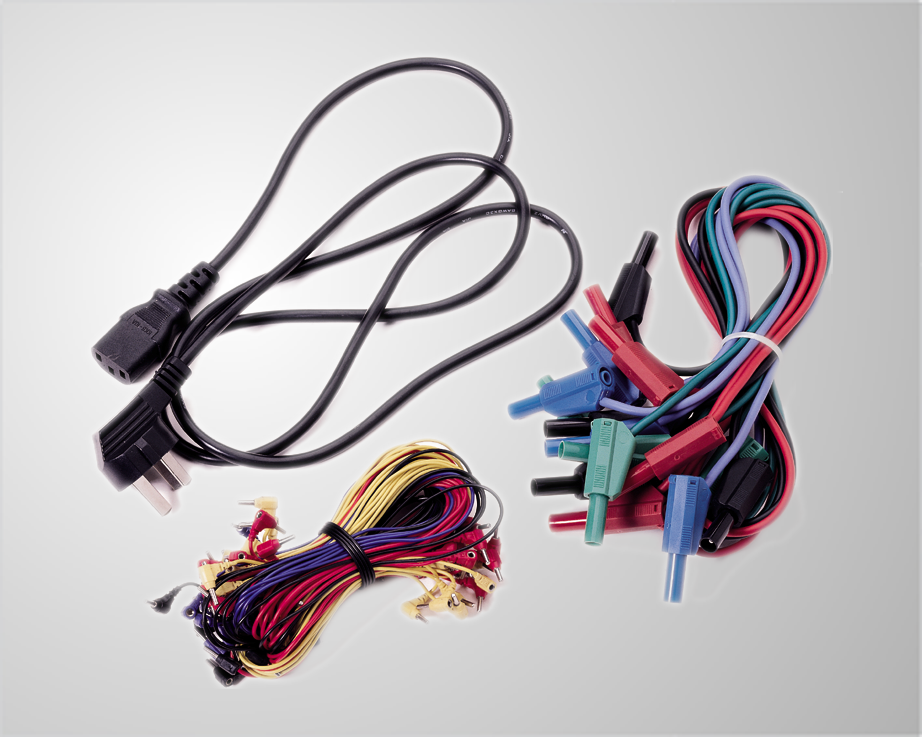

（3）實驗導線（強電型、弱電型）。

（4）學生凳（每張實訓臺配置2張）。

（5）實訓導線。一端可連接PLC或變頻器的快速插接端口，另一端可連接標準端子排，用于電拖擴展實訓。

1
