JGKY-3000S PLC可編程控制器實訓設備

概述
本實訓裝置是根據教育部 “ 振興 21 世紀職業教育課程改革和教材建設規劃 ” 要求，按照職業教育的教學和實訓要求研發的產品。實驗內容包括有 PLC 編程方法、指令系統、模擬量控制、聯網通信等。符合大專院校機電一體化、電氣自動化、自動控制、工業自動化、應用電子、計算機應用及其他相關專業的《 PLC 可編程控制器技術開發與應用實踐》、《可編程控制器原理及其應用》、等課程的教學要求。還可增配網絡通信模塊，使 PLC 與 PC 機組成網絡，實現數據的相互傳遞。

2 ：技術性能
2.1 ：輸入電壓：三相五線制 380 V （ 1±10% ） 50 Hz ；
2.2 ：工作環境：環境溫度為： -5 ℃ ～＋ 40 ℃ ；
2.3 ：裝置容量：＜ 1KVA ；
2.4 ：安全保護：漏電動作電流 ≤30mA 過流保護、熔斷器保護；
2.5 ：外形尺寸： 1650mm×660mm×1740mm

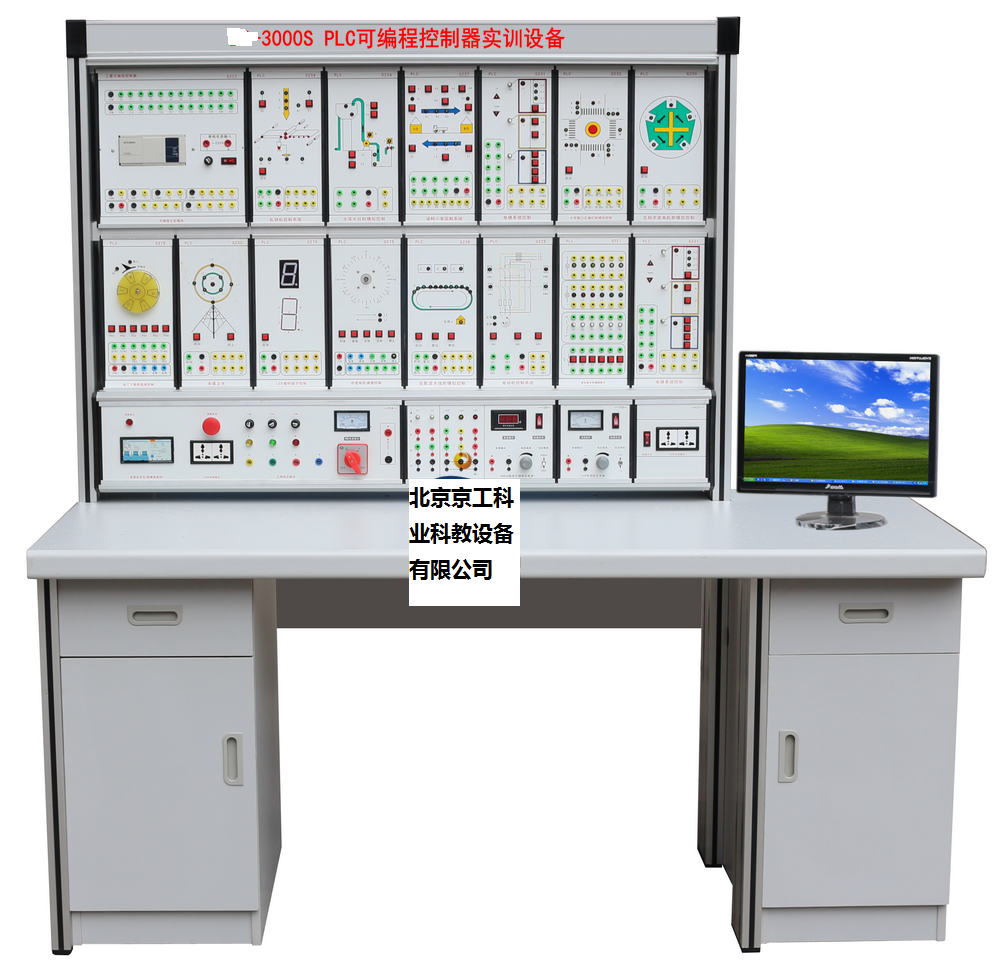

主要功能：JGKY-3000S PLC可編程控制器實訓設備

3 ：實訓裝置的基本配置及功能
本實訓裝置由實訓桌、實訓掛箱、實訓器材等組成。
3.1 ：實訓桌
3.1.1 ：實訓桌主體結構采用鋁合金刻模而成。
3.1.2 ：存貯柜：放置工具及電腦主機。尺寸為： 350mm×490mm×700mm 。左右各 1 個。
3.1.3 ：桌面：為防火、防水、耐磨高密度板，造型美觀大方，堅固耐用，前部厚度為 50mm 。
3.1.4 ：防塵裝置及標題架：標題架由鋁合金、裝置型號、廠址、組成，可自由拆卸，尺寸為 1230mm×140mm×80mm ；實驗臺在使用時，防塵裝置可卷到標題架內，實驗臺未在使用時，防塵裝置可把實驗模塊全部保護。
3.2 ：功能模塊
3.2.1 ：功能模塊可脫離實驗臺單獨作為一個實驗儀器使用，方便老師移動到教學地點，給學生最直觀的感覺。
3.2.2 ：三相電源實驗儀器：外部以采用 3mm 鋁合金長方體為主體結構，尺寸為： 600mm×160mm×165mm ，三相 380V 輸出、交直流 220V 輸出，帶漏電保護，每相帶有保險裝置，均有指示燈指示，設有外殼接地保護、缺相指示、急停保護、多次熔斷絲保護、漏電保護等，可脫離實驗裝置單獨做為一個實驗儀器使用。獨立編號： T24
3.2.3 ：混合電壓輸出實驗儀器：外部以采用 3mm 鋁合金長方體為主體結構，大小為 300mm×160mm×165mm 。每個輸出接口有 3mm 和 6mm 的兩種， 24V 直流穩壓可調輸出，指針電表指示，設有正負極提示 LED ，防止電源極性接反； 0 ～ 240V 交流輸出，又可作雙 9V 、雙 12V 、雙 18V 輸出�？擅撾x實驗臺單獨作為一個實驗儀器使用 . 獨立編號 T08
3.2.4 ：市電插座輸出：外部以采用 3mm 鋁合金長方體為主體結構，大小為 300mm×160mm×165mm 。六孔 220V 插座。獨立開關控制�？擅撾x實驗臺單獨作為一個實驗儀器。使用獨立編號 T22 （提供證書）
3.2.5 ：以上實驗儀器可自由拼接成一個實驗儀器，要求高度寬度一致，整體排成一字，廠家要承諾提供電源的升級換代
3.3 ： 實驗模塊
3.3.1 ： PLC 主機模塊：外部以采用 3mm 鋁合金長方體為主體結構，大小為 300mm×300mm×110mm 。采用 FX1N-40MR ，配備 485 網絡，輸入輸出接口引至面板，電源獨立開關控制。接口采用四種不同顏色。采用獨立模塊，帶有獨立編號 .
3.3.2 ：指令編程模塊：外部以采用 3mm 鋁合金長方體為主體結構，大小為 150mm×300mm×110mm 。 有 5 個大指示燈的紅色黃色綠色白色各不少于 3 個，按鈕不少于 8 個開關不 8 個輸入輸出借口全部引至面板，接口采用四種不同顏色。采用獨立模塊，帶有獨立編號。
3.3.3 ：四節傳送帶的控制：外部以采用 3mm 鋁合金長方體為主體結構，大小為 150mm×300mm×100mm ，面板顏色為彩色，至少 3 種顏色以上，接口插座采用四種不同顏色。采用獨立模塊，帶有獨立編號。
3.3.4 ：電動機的自動控制：外部以采用 3mm 鋁合金長方體為主體結構，大小為 150mm×300mm×100mm ，面板顏色為彩色，至少 3 種顏色以上，接口插座采用四種不同顏色。采用獨立模塊，帶有獨立編號。
3.3.5 ：五相步進電機控制：外部以采用 3mm 鋁合金長方體為主體結構，大小為 150mm×300mm×100mm ，，面板顏色為彩色，至少 3 種顏色以上，接口插座采用四種不同顏色。采用獨立模塊，帶有獨立編號。
3.3.6 ：多層電梯的控制：外部以采用 3mm 鋁合金長方體為主體結構，大小為 150mm×300mm×100mm ，面面板顏色為彩色，至少 3 種顏色以上，接口插座采用四種不同顏色。采用獨立模塊，帶有獨立編號。（輸入輸出接口不少于 20 個）
3.3.7 ：十字路通燈：外部以采用 3mm 鋁合金長方體為主體結構，大小為 150mm×300mm×100mm ，，面板顏色為彩色，至少 3 種顏色以上，接口插座采用四種不同顏色。采用獨立模塊，帶有獨立編號。（輸入輸出接口不少于 12 個）
3.3.8 ：天塔之光的控制：外部以采用 3mm 鋁合金長方體為主體結構，大小為 150mm×300mm×100mm ，面板顏色為彩色，至少 3 種顏色以上，接口插座采用四種不同顏色。采用獨立模塊，帶有獨立編號。（輸入輸出接口不少于 14 個）
3.3.9 ：水塔自動供水：外部以采用 3mm 鋁合金長方體為主體結構，大小為 150mm×300mm×100mm ，面板顏色為彩色，至少 3 種顏色以上，接口插座采用四種不同顏色。采用獨立模塊，帶有獨立編號。（輸入輸出接口不少于 10 個）
3.3.10 ：液體混合控制：外部以采用 3mm 鋁合金長方體為主體結構，大小為 150mm×300mm×100mm ，面板顏色為彩色，至少 3 種顏色以上，接口插座采用四種不同顏色。采用獨立模塊，帶有獨立編號。（輸入輸出接口不少于 14 個）
3.3.11 ：機械手控制：外部以采用 3mm 鋁合金長方體為主體結構，大小為 150mm×300mm×100mm ，面板顏色為彩色，至少 3 種顏色以上，接口插座采用四種不同顏色。采用獨立模塊，帶有獨立編號。（輸入輸出接口不少于 15 個）
3.3.12 ：裝配流水線：外部以采用 3mm 鋁合金長方體為主體結構，大小為 150mm×300mm×100mm ，，面板顏色為彩色，至少 3 種顏色以上，接口插座采用四種不同顏色。采用獨立模塊，帶有獨立編號。（輸入輸出接口不少于 12 個）
3.3.13 ：軋鋼機控制：外部以采用 3mm 鋁合金長方體為主體結構，大小為 150mm×300mm×100mm ，面板顏色為彩色，至少 3 種顏色以上，接口插座采用四種不同顏色。采用獨立模塊，帶有獨立編號。（輸入輸出接口不少于 12 個）
3.3.14 ：運料小車：外部以采用 3mm 鋁合金長方體為主體結構，大小為 150mm×300mm×100mm ，面板顏色為彩色，至少 3 種顏色以上，接口插座采用四種不同顏色。采用獨立模塊，帶有獨立編號。（輸入輸出接口不少于 19 個）
3.3.15 ： LED 數碼顯示：外部以采用 3mm 鋁合金長方體為主體結構，大小為 150mm×300mm×100mm ，接口插座采用四種不同顏色。采用獨立模塊，帶有獨立編號。
3.4 ：實訓器件
3.4.1 ：提供 PLC 實驗說明書 1 份；
3.4.2 ：提供實訓導線 1 套；
3.5 ：軟件
3.5.1 ：提供三菱編程軟件 GX 編程環境和 FXGPWIN_C 。
3.5.1 ：提供仿真軟件。
3.5.2 ：提供三菱 PLC 學習軟件 FX-TRN-BEG-C 。
3.5.3 ：提供程序示例。
3.5.4 ：提供組態工控軟件�？山M成 1 ： N 工控局域網。
3.5.5 ：提供組態源代碼。
3.5.6 ：提供 PLC 學習課件 PPT 。
4 ：實驗項目
4.1 ： PLC 實驗項目
4.1.1 ：基本指令的編程模塊
4.1.2 ：四節傳送帶模塊
4.1.3 ：電動機的自動控制模塊
4.1.4 ：步進電機的 PLC 控制模塊
4.1.5 ：多層電梯控制模塊
4.1.6 ：十字路通燈的 PLC 控制模塊
4.1.7 ：天塔之光的實驗掛箱模塊
4.1.8 ：水塔自動供水的 PLC 控制模塊
4.1.9 ：液體混合裝置的實驗模塊
4.1.10 ：運料小車控制模擬模塊
4.1.11 ：裝配流水線模塊
4.1.12 ：軋鋼機控制模塊
4.1.13 ：數碼顯示控制實驗
4.1.14 ：機械手
4.1.15 ：并行鏈接實驗
4.1.16 ： N:N 實驗
5 ：配置清單
