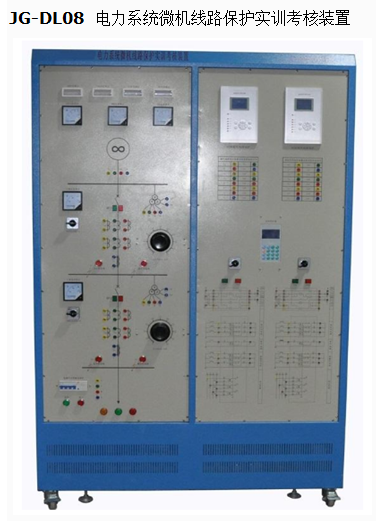

JG-DL08 電力系統微機線路保護實訓考核裝置

：

一、 概 述
電力系統微機線路保護實訓考核裝置 采用現代電力工程中廣泛應用的微機線路保護裝置，配有電源、兩段輸電線路、互感器、智能故障設置考核等模塊。本裝置主要完成保護裝置特性測試、接線、整定、運行等方面的實訓�？捎糜陔娏π袠I(yè)培訓，也可用于高等院校、中專技校相關專業學生實訓的考核。
智能型故障設置與大屏幕液晶答題器：
操作單元
操作單元電路板（與顯示屏一體）、鍵盤。
操作單元采用多重保護設計；雙電源直流 12V 輸入； 128X64LCD 顯示； 8 路開關量報警輸入，最多 48 路繼電器控制；操作單元可以不聯網進行脫機考核；可以自動評分；有報警時顯示屏提示。
主要有以下操作功能：
學生入口：學生解除故障時使用，可以查詢考核剩余時間。
教師入口：設置故障、 . 解除所有故障、設置考核時間、修改登錄密碼、設置設備號。教師入口需要登錄密碼。
分?jǐn)?shù)查詢：查詢學生的當前得分情況。
學號查詢：查詢教師通過計算機設置的學號。
設備號查詢：查詢本機設備地址，每個操作單元有一的設備地址。
考核時間開始：用于教師設置完畢考核時間后，考核開始倒計時。
二、 實訓考核項目
1. 基本實訓項目
（ 1 ） 模擬系統正常﹑最大﹑最小運行方式
（ 2 ） 模擬系統短路
（ 3 ） 微機保護裝置基本功能試驗
（ 4 ） 微機無時限電流速斷保護
（ 5 ） 微機定時限過電流保護
（ 6 ） 微機帶時限電流速斷保護
（ 7 ） 階段式電流保護
（ 8 ） 運行方式對保護靈敏度的影響及靈敏度校驗
（ 9 ） 電流電壓連鎖保護
（ 10 ） 階段式過電流保護與自動重合閘后加速
（ 11 ） 其它線路保護形式
? 零序電流保護
? 過負荷保護
? 低壓減載
（ 12 ） 二次回路接線
（ 13 ） 二次回路調試
（ 14 ） 保護計算整定
（ 15 ） 保護動作試驗
2. 考核項目 -------- 根據題目自行設計﹑自擬步驟自行接線，完成考核
（ 1 ） 過電流保護
（ 2 ） 電流電壓連鎖速斷保護
（ 3 ） 電流電壓連鎖速斷﹑過電流綜合保護與自動重合閘
（ 4 ） 過電流綜合保護與自動重合閘
（ 5 ） 電流電壓連鎖保護與自動重合閘前加速
（ 6 ） 二次回路故障排除
