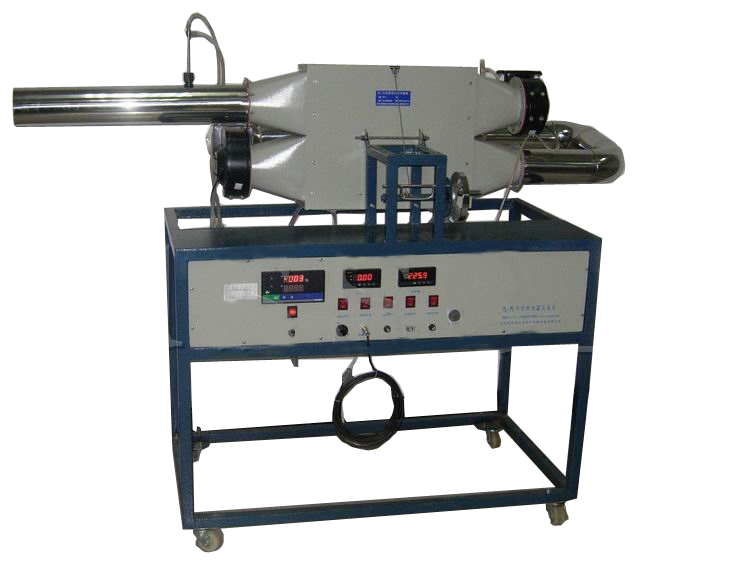

氣 —氣熱管換熱器實驗臺JGRG -728

產品名稱： 氣 —氣熱管換熱器實驗臺 JGRG -72 8

實驗?zāi)康模?

1 、 測量翅片管式熱管換熱器換熱量與分析熱端介質溫度關系 。

2 、 可進行熱管傾斜角度對熱管工作性能影響的實驗。

主要配置：

翅片管式熱管換熱器，加熱段循環加熱風道，被加熱段加熱風道， 鼓 風機， 循環 風機，笛形管流量計配差壓傳感器，加熱由固體調壓模塊無級調節，信號輸入巡檢儀顯示溫度、壓差，電流 表， 電壓表 ，不銹鋼臺架及控制屏等。

技術參數：

1、輸入電源：單相AC220V±10% 50Hz，功率500W。

2、低噪音離心風機 ，功率：250W， 流量：1000 m 3 /h。

3、畢托管流量計配斜管微壓計測流速：量程-10-700pa。

4、冷、熱端測速段風管直徑 Φ 100mm，熱段空氣采用循環系統，系統溫升快；翅片式（鋁軋片管）熱管換

熱 器，尺寸 Φ20 × 420mm ，材質紫銅管。

•  溫度測量：測量系統配置有智能溫度控制儀表（ PID調節控溫，精度 ±0.2℃），高精度PID調壓模塊

電路。

6、外形尺寸：1500×550×1600mm，外形為不銹鋼可移動支架， 帶雙剎車輪 。

數字 II 型增帶標準信號的多路萬能信號輸入巡檢儀 及 數顯電流表電壓表，軟件等。
