| 自動控制、計算機控制技術 、信號與系統綜合實驗裝置 |
• 產品概述
本實訓臺配備威綸通 MT 6071iP 觸摸屏 , 三菱 F X 3U-48MT/ES-A 型號 24 點輸入 24 點輸出 P LC ，三相電機以及步進電機等元器件，實訓臺方便學習和設計電路、 PLC 程序、觸摸屏畫面等。
實訓臺面板已經把元器件觸點引到端子排一邊，可以按照電路圖快速連接電路。電腦設計的 P LC 程序、觸摸屏畫面可通過相應數據線傳輸至三菱 P LC 和觸摸屏，以便實現觸摸屏和 P LC 通信，控制相應電路，實現各種功能。
本實訓臺可實現功能有：傳統電路控制三相電機正反轉、 PLC 控制三相電機正反轉、 P LC 控制步進電機、氣路控制氣缸動作以及 PLC 控制氣缸動作等功能。
培訓機器人工作臺外形尺寸為：約長 1 500 mm * 寬 6 00 mm * 高 1 500 mm

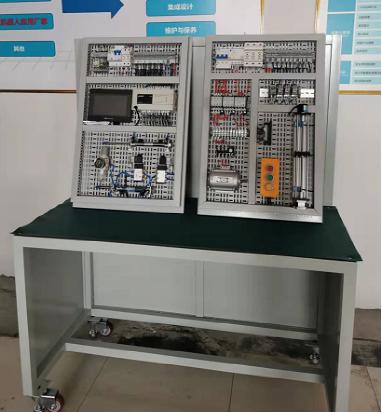

（圖片僅供參考，以實物為準）
• 實訓項目內容
本平臺相關控制動作和程序可根據學員或老師的喜好自由搭配。貴公司只提供部分實訓項目參考。實訓項目有
一 .PLC 控制步進電機正反轉 ;
二 .PLC 控制三相電機正反轉 ;
三 .PLC 控制氣缸動作 ;
四 . 觸摸屏畫面設計 ; 五 . 觸摸屏與 PLC 通信等等 ,
3 . 設備清單
序號 |
配件名稱 |
規格，型號 |
數量 |
1 |
漏電開關 |
正泰 3P+N 32A |
2 |
2 |
熔斷條及底座 |
RT18-32X |
6 |
3 |
接線端子 |
UK-MBKKB2.5 |
80 |
4 |
雙層端子阻燃擋板 |
UK-MBKKB2.5 |
2 |
5 |
短接件 |
FBI10-5:7 |
1 |
6 |
阻燃端子固定件 |
E/UK |
8 |
7 |
交流接觸器 |
CJX2-0910 常開， 220V |
3 |
8 |
12 位端子排 |
2512 |
1 |
9 |
熱繼電器 |
JR36-20 0.32-0.5A |
1 |
10 |
三相電機 |
|
1 |
11 |
時間繼電器 |
2 組 8 腳 2 開 2 閉 AC24(JSZ6-260S 24V) |
1 |
12 |
小型繼電器 |
HH54P,DC24V |
3 |
13 |
步進絲軒套裝 |
|
1 |
14 |
22mm24V 紅自復位按鈕 |
LA38-11BN |
1 |
15 |
22mm24V 黃燈復位按鈕 |
LA38-11BN |
1 |
16 |
22mm24V 綠燈復位按鈕 |
LA38-11BN |
1 |
17 |
按鈕開關控制盒 |
BX3 （三孔） |
1 |
18 |
開關電源 |
LRD-50-24 |
1 |
19 |
觸摸屏 |
威綸通 TK6071IP |
1 |
20 |
PLC |
FX3U-48NT/ES |
1 |
21 |
氣缸 |
CDM2B20-100 |
2 |
22 |
過濾器 |
AFC-2000 |
1 |
23 |
電磁閥 |
4V210-08 DC24V |
2 |
24 |
消聲頭 |
SL-1 |
4 |
25 |
調壓接頭 |
SL4-1 |
4 |
26 |
導軌 |
1 |
2 |
27 |
配套電腦 |
電腦顯示屏 + 主機 + 鍵盤鼠標等 |
1 |
28 |
安裝架子及網板 |
實訓平臺尺寸約： 1500*600*1500mm |
1 |
29 |
PLC 編程下載線 |
通信線、屏幕下載線、 PLC 串口線 |
3 |
|
